专利号: 2020200572675
申请人: 连云港市云港旋耕机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-07-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

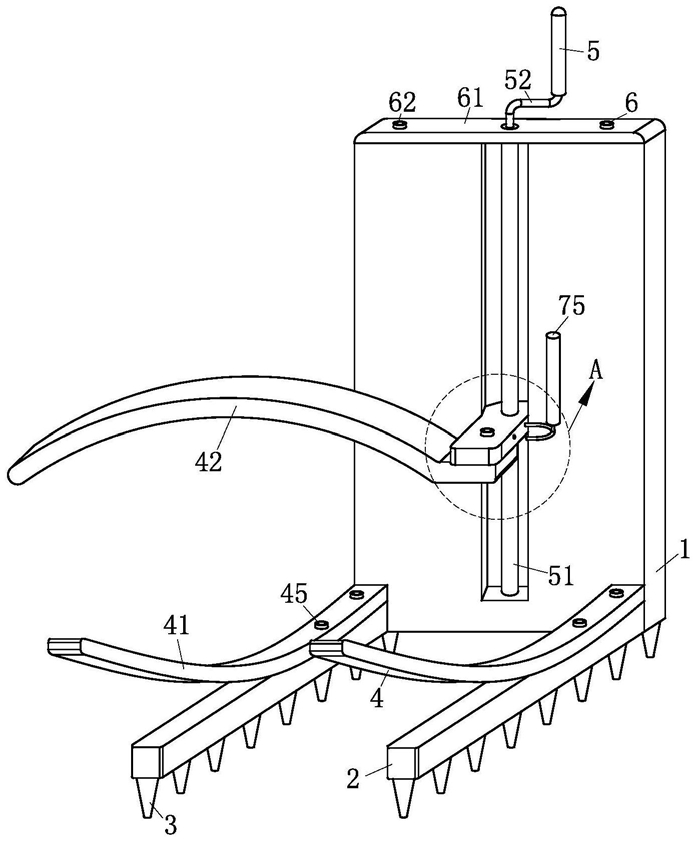

1.一种还田机的秸秆废料捆绑机构,包括固定板(1)及其设于所述固定板(1)一端的两个支架(2),其特征在于:所述固定板(1)一端连接有驱动机构(5),所述驱动机构(5)包括丝杆(51),所述丝杆(51)转动连接于所述固定板(1)的内部,所述丝杆(51)连接有挤压机构(4),所述挤压机构(4)包括支撑杆(41)、挤压杆(42)、固定块(43)、转轴(44)和第一螺栓(45),所述丝杆(51)外部螺纹连接有所述固定块(43),所述固定块(43)滑动连接于所述固定板(1)的内部,所述固定块(43)与所述挤压杆(42)通过所述转轴(44)转动连接,两个所述支架(2)顶端均通过所述第一螺栓(45)与所述支撑杆(41)可拆卸连接,且两个所述支撑杆(41)均为弧形结构,所述固定块(43)一侧连接有卡合机构(7),所述卡合机构(7)包括卡环(72)、凹槽(73)和弹簧(74),所述固定块(43)一侧开设有所述凹槽(73),所述固定块(43)内部滑动有所述卡环(72),所述卡环(72)与所述固定块(43)之间夹持有所述弹簧(74)。

2.根据权利要求1所述的一种还田机的秸秆废料捆绑机构,其特征在于:所述挤压杆(42)为弧形结构,所述固定块(43)为不规则的八边形结构,且所述固定块(43)的长度大于所述固定板(1)的厚度。

3.根据权利要求2所述的一种还田机的秸秆废料捆绑机构,其特征在于:两个所述支撑杆(41)大小形状相同,所述第一螺栓(45)设有多个,多个所述第一螺栓(45)均匀分布,所述卡环(72)呈挂钩型结构分布。

4.根据权利要求3所述的一种还田机的秸秆废料捆绑机构,其特征在于:所述固定板(1)顶端连接有固定机构(6),所述固定机构(6)包括固定盖(61)和第二螺栓(62),所述固定板(1)顶端通过所述第二螺栓(62)与所述固定盖(61)可拆卸连接。

5.根据权利要求4所述的一种还田机的秸秆废料捆绑机构,其特征在于:所述卡合机构(7)还包括拉杆(71)和固定柱(75),所述卡环(72)一侧固定有所述拉杆(71),所述拉杆(71)一端固定有所述固定柱(75)。

6.根据权利要求1所述的一种还田机的秸秆废料捆绑机构,其特征在于:两个所述支架(2)底端固定有卡钉(3),所述卡钉(3)设有多个,多个所述卡钉(3)矩阵阵列状分布于所述支架(2)底端,且多个所述卡钉(3)均为圆台形结构。

7.根据权利要求4所述的一种还田机的秸秆废料捆绑机构,其特征在于:所述驱动机构(5)还包括把手(52)和轴承(53),所述丝杆(51)通过所述轴承(53)与所述固定盖(61)转动连接,所述丝杆(51)的一端固定有所述把手(52)。
