专利号: 2020200600001
申请人: 湖南中信水电建设有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

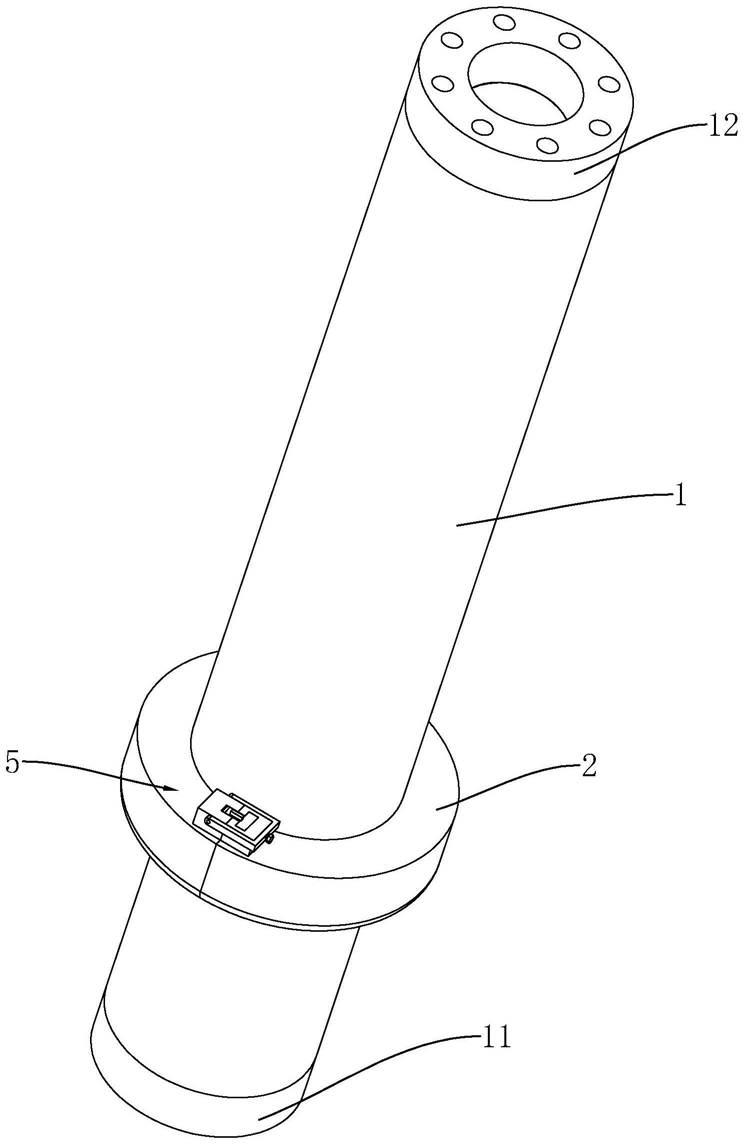

1.一种抗拔预应力混凝土管桩,包括桩体(1)以及分别安装于桩体(1)两端的第一端头板(11)和第二端头板(12),所述桩体(1)靠近第一端头板(11)的一端的外侧壁沿周向开设有环形槽(13),所述环形槽(13)内安装有抗拔环(2),其特征在于:所述抗拔环(2)包括对称设置的第一半环(3)和第二半环(4),所述第一半环(3)的一端与第二半环(4)的一端铰接,所述第一半环(3)的活动端通过固定件(5)与第二半环(4)的活动端连接,所述固定件(5)包括与第一半环(3)的活动端背离第一端头板(11)的一侧连接的固定块(51),所述第二半环(4)的活动端背离第一端头板(11)的一侧连接有与固定块(51)紧贴的限位块(52),所述固定块(51)相邻限位块(52)的两侧共同铰接有套设于限位块(52)外侧的U形条(53),所述U形条(53)与限位块(52)之间通过固定螺栓(54)连接。

2.根据权利要求1所述的一种抗拔预应力混凝土管桩,其特征在于:所述固定螺栓(54)上套设有弹簧垫圈(55)。

3.根据权利要求2所述的一种抗拔预应力混凝土管桩,其特征在于:所述固定块(51)朝向限位块(52)的一侧的上端铰接有T形臂(56),所述限位块(52)远离第二半环(4)的一侧开设有供T形臂(56)卡入的T形槽(521)。

4.根据权利要求3所述的一种抗拔预应力混凝土管桩,其特征在于:所述固定螺栓(54)的一端伸入T形槽(521)内并与T形臂(56)螺纹连接。

5.根据权利要求3所述的一种抗拔预应力混凝土管桩,其特征在于:所述T形臂(56)背离T形槽(521)底壁的一侧连接有加强条(561)。

6.根据权利要求1所述的一种抗拔预应力混凝土管桩,其特征在于:所述第一半环(3)的活动端与第二半环(4)紧贴的一侧连接有加固柱(57),所述第二半环(4)的活动端开设有供加固柱(57)卡入的加固槽(41)。

7.根据权利要求6所述的一种抗拔预应力混凝土管桩,其特征在于:所述加固柱(57)远离第一半环(3)的一端的边缘处设置为圆角(571)。

8.根据权利要求1所述的一种抗拔预应力混凝土管桩,其特征在于:所述环形槽(13)底壁沿周向间隔连接有若干个定位条(131),所述第一半环(3)和第二半环(4)的内侧壁均沿周向间隔开设有若干个供定位条(131)卡入的定位槽(21)。
