专利号: 2020200600162
申请人: 湖南中信水电建设有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

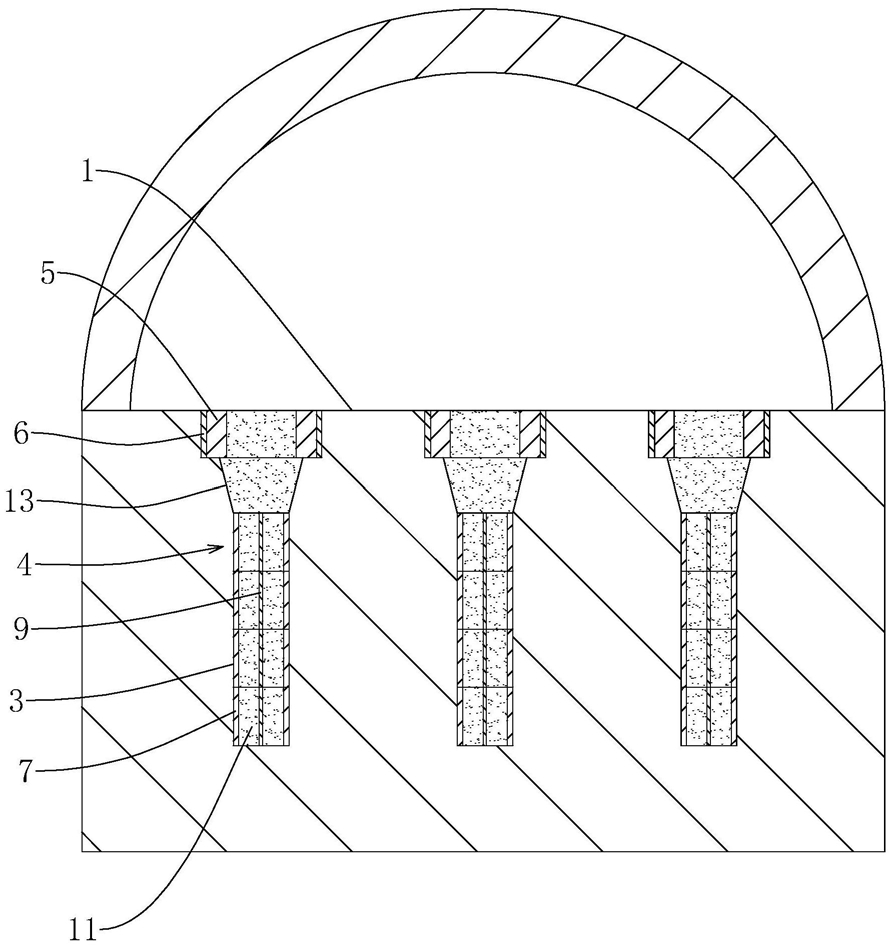

1.一种隧道内湿陷性黄土基础处理的挤密桩,所述隧道的墙脚基面(1)上设有若干个桩孔(3),每个桩孔(3)内均设有一根挤密桩(4),其特征在于:所述桩孔(3)内放置有多段沿竖直方向分布的支撑环(7),所述支撑环(7)的外径小于桩孔(3)的内径,所述支撑环(7)内固定有多块隔板(8),相邻两块隔板(8)与支撑环(7)的侧壁形成有浇筑区(10),所述浇筑区(10)内填充有填料层(11),所述挤密桩(4)由填充有填料层(11)的支撑环(7)构成。

2.根据权利要求1所述的一种隧道内湿陷性黄土基础处理的挤密桩,其特征在于:所述隔板(8)的数量为三个且呈周向均布在支撑环(7)的内壁上。

3.根据权利要求2所述的一种隧道内湿陷性黄土基础处理的挤密桩,其特征在于:所述支撑环(7)的中心处设有连杆(9),所述隔板(8)远离支撑环(7)的一端固定在连杆(9)上。

4.根据权利要求2所述的一种隧道内湿陷性黄土基础处理的挤密桩,其特征在于:所述隔板(8)上设有用于连通相邻两个浇筑区(10)的贯穿孔(12)。

5.根据权利要求1所述的一种隧道内湿陷性黄土基础处理的挤密桩,其特征在于:所述桩孔(3)沿墙脚基面(1)呈均匀分布,所述桩孔(3)的上端设有内径向远离桩孔(3)的一侧逐渐增大的导向孔(13)。

6.根据权利要求5所述的一种隧道内湿陷性黄土基础处理的挤密桩,其特征在于:所述填料层(11)为水泥土或灰土。

7.根据权利要求1所述的一种隧道内湿陷性黄土基础处理的挤密桩,其特征在于:所述墙脚基面(1)上设有与桩孔(3)数量相等且分别与各桩孔(3)同心的让位槽(2),所述让位槽(2)内放置有限位环(5),所述限位环(5)和让位槽(2)的内径均大于桩孔(3)的内径。

8.根据权利要求7所述的一种隧道内湿陷性黄土基础处理的挤密桩,其特征在于:所述限位环(5)的外壁上沿周向分布有多条加强筋(6)。
