专利号: 2020200634224
申请人: 天津美旭木业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-11-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

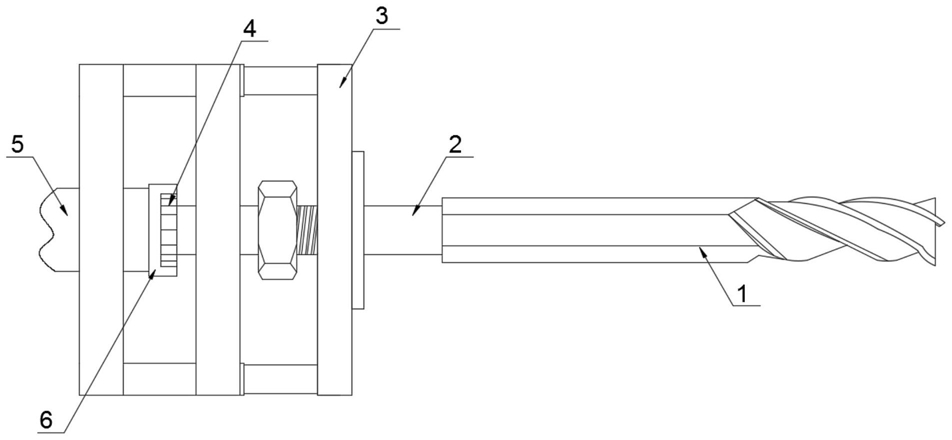

1.一种木门生产加工用多功能立铣刀,包括套筒(5),所述套筒(5)套设在外部驱动机的输出端,其特征在于:所述套筒(5)的一端外侧壁连接有联轴器(3),所述套筒(5)的一端连接有连接板(6),所述联轴器(3)远离所述套筒(5)的一端内侧壁连接有插接柱(2),所述插接柱(2)靠近所述连接板(6)的一端连接有连接盘(4),所述连接盘(4)和所述连接板(6)可拆卸连接,所述插接柱(2)远离所述连接盘(4)的一端连接有立铣刀(1),所述插接柱(2)和所述立铣刀(1)可拆卸连接。

2.根据权利要求1所述的一种木门生产加工用多功能立铣刀,其特征在于:所述连接盘(4)的外侧壁连接有第二齿圈(8),所述连接板(6)的内侧壁连接有第一齿圈(7),所述第二齿圈(8)和所述第一齿圈(7)啮合连接。

3.根据权利要求2所述的一种木门生产加工用多功能立铣刀,其特征在于:所述第一齿圈(7)的内侧壁连接有第一永磁体(71),所述第二齿圈(8)的外侧壁连接有第二永磁体(81),所述第一永磁体(71)和所述第二永磁体(81)可拆卸连接。

4.根据权利要求1所述的一种木门生产加工用多功能立铣刀,其特征在于:所述插接柱(2)的外侧壁连接有第一螺纹(10),所述插接柱(2)的外侧转动连接有螺帽(9),所述螺帽(9)和所述第一螺纹(10)可拆卸连接,所述螺帽(9)和所述第一螺纹(10)的位置均设置在所述联轴器(3)的内部。

5.根据权利要求1所述的一种木门生产加工用多功能立铣刀,其特征在于:所述插接柱(2)远离所述连接盘(4)的一端外侧壁连接有第二螺纹(11),所述立铣刀(1)的内部对应所述第二螺纹(11)的位置开设有插接槽(12),所述第二螺纹(11)和所述插接槽(12)可拆卸连接。

6.根据权利要求1所述的一种木门生产加工用多功能立铣刀,其特征在于:所述插接柱(2)靠近所述立铣刀(1)的一端连接有第二磁铁(14)。

7.根据权利要求5所述的一种木门生产加工用多功能立铣刀,其特征在于:所述第二螺纹(11)的外侧壁连接有第一磁铁(13)。
