专利号: 2020200645182
申请人: 郑州中天建筑节能有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

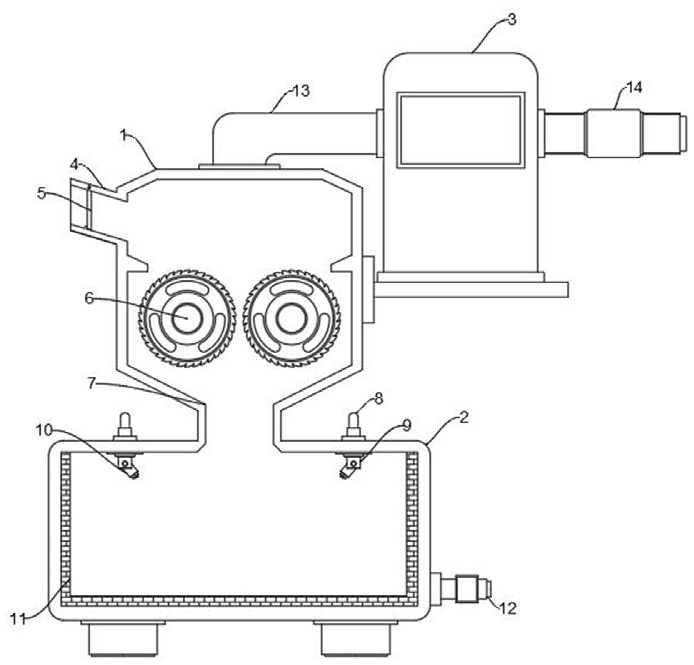

1.废泡沫回收再利用熔化设备,包括粉碎箱(1),其特征在于:所述粉碎箱(1)的内部安装有粉碎辊(6),且粉碎辊(6)安装有两个,所述粉碎箱(1)一侧的上方设置有进料口(4),所述进料口(4)的内部安装有挡板(5),所述粉碎箱(1)的后端安装有驱动装置(15),所述粉碎箱(1)的下方设置有燃烧室(2),所述燃烧室(2)上端的两侧均设置有燃气管路(8),且燃气管路(8)的一端延伸至燃烧室(2)的内部,所述燃气管路(8)的一端设置有点火器(10),所述燃烧室(2)的内壁设置有耐火砖(11),所述燃烧室(2)一侧的下端设置有出料口(12),所述粉碎箱(1)的上端设置有排气管(13),所述排气管(13)的中间位置处设置有净化箱(3),所述净化箱(3)的内部设置有集水盘(17),所述集水盘(17)的上方安装有循环加压泵(16),所述循环加压泵(16)的上方安装有循环管(18),且循环管(18)延伸至净化箱(3)的外部,所述集水盘(17)的下方呈环形阵列开设有若干雾化喷头(19),所述净化箱(3)的一侧设置有过滤筒(14)。

2.根据权利要求1所述的废泡沫回收再利用熔化设备,其特征在于:所述粉碎辊(6)的一端与粉碎箱(1)通过轴承转动连接,所述粉碎辊(6)的另一端与驱动装置(15)传动连接,所述粉碎辊(6)关于粉碎箱(1)中心对称。

3.根据权利要求1所述的废泡沫回收再利用熔化设备,其特征在于:所述粉碎箱(1)与燃烧室(2)通过下料通道(7)相连通,所述耐火砖(11)与燃烧室(2)的内壁相贴合。

4.根据权利要求1所述的废泡沫回收再利用熔化设备,其特征在于:所述燃气管路(8)与点火器(10)通过固定架(9)固定连接。

5.根据权利要求1所述的废泡沫回收再利用熔化设备,其特征在于:所述循环管(18)与循环加压泵(16)和净化箱(3)密封连接,所述循环加压泵(16)与集水盘(17)密封连接,所述雾化喷头(19)与集水盘(17)通过螺纹连接。

6.根据权利要求1所述的废泡沫回收再利用熔化设备,其特征在于:所述过滤筒(14)与排气管(13)密封连接,所述过滤筒(14)的内部设置有活性炭层(20),且活性炭层(20)与过滤筒(14)通过卡槽连接。
