专利号: 2020200681954
申请人: 东海县一丰灯具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

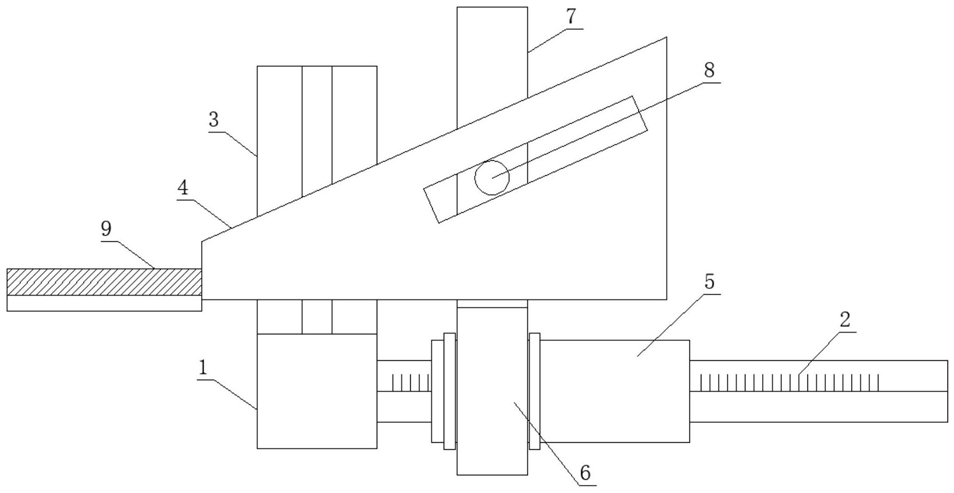

1.一种LED灯内部尺寸测量装置,包括固定座(1)和固定连接在固定座(1)一侧的固定杆(2),其特征在于:所述固定座(1)的外侧通过第一限位板(3)滑动连接有移动板(4),所述固定杆(2)的一端螺纹套接有固定套(5),所述固定套(5)的一端通过卡扣活动套接有固定架(6),所述固定架(6)的外侧设置有第二限位板(7),所述第二限位板(7)的内部固定套接有卡接在移动板(4)内部的限位杆(8),所述移动板(4)的一侧设置有弧形状的内测量爪(9)。

2.根据权利要求1所述的一种LED灯内部尺寸测量装置,其特征在于:所述第一限位板(3)的正面设置有限位凸台。

3.根据权利要求1所述的一种LED灯内部尺寸测量装置,其特征在于:所述移动板(4)的内部开设有与限位杆(8)相适配的限位槽。

4.根据权利要求1所述的一种LED灯内部尺寸测量装置,其特征在于:所述固定杆(2)的正面刻有刻度。

5.根据权利要求1所述的一种LED灯内部尺寸测量装置,其特征在于:所述第一限位板(3)的数量为六个,且六个第一限位板(3)两两为一组环形等距分布在固定座(1)的外侧。

6.根据权利要求1所述的一种LED灯内部尺寸测量装置,其特征在于:所述第二限位板(7)的数量为六个,且六个第二限位板(7)两两为一组环形等距分布在固定套(5)的外侧。

7.根据权利要求1所述的一种LED灯内部尺寸测量装置,其特征在于:所述内测量爪(9)的数量为三个,且三个内测量爪(9)环形等距分布在移动板(4)上。
