专利号: 2020200692516
申请人: 绍兴市梓昂新材料有限公司
专利类型:实用新型
专利状态:无效专利
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

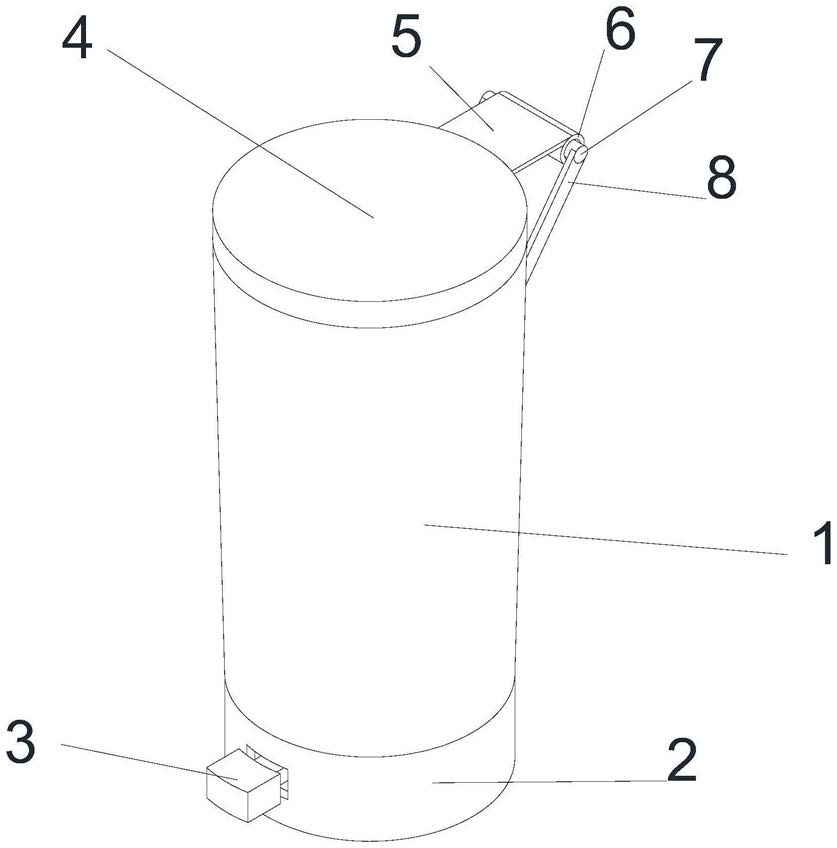

1.一种避免垃圾袋满溢的垃圾桶,包括垃圾桶(1),其特征在于:所述垃圾桶(1)的顶部镂空至垃圾桶(1)底部壁面上方,所述垃圾桶(1)的底部固定安装有调节盒(2),调节盒(2)为圆柱状,调节盒(2)的内部为中空状,所述调节盒(2)的左侧设置有踏板(3),踏板(3)为矩形板状,所述垃圾桶(1)的顶部设置有垃圾桶盖(4),所述垃圾桶盖(4)的右侧固定安装有延伸板(5),所述延伸板(5)远离垃圾桶盖(4)的一端固定横向安装有转轴套(6),所述转轴套(6)的内部套接有固定轴(7),所述固定轴(7)的两端固定倾斜安装有固定杆(8),所述垃圾桶(1)的内侧底部固定安装有垃圾袋限制折叠板(9),所述调节盒(2)的左侧壁面对应踏板(3)的位置开设有矩形槽孔,所述踏板(3)对应调节盒(2)上矩形槽孔的位置固定安装有主动杆(10),所述调节盒(2)的内侧底部右侧固定安装有支点平台(11),支点平台(11)为锥形固定平台,所述支点平台(11)的顶部固定安装有支点固定轴(12),支点固定轴(12)为圆柱形杆状,所述调节盒(2)的右侧底部开设有矩形状槽孔,所述主动杆(10)通过调节盒(2)右侧底部槽孔延伸至调节盒(2)外侧的一端固定安装有折点转轴(13),折点转轴(13)为圆柱形杆状,所述折点转轴(13)上套接有推杆(14)。

2.根据权利要求1所述的一种避免垃圾袋满溢的垃圾桶,其特征在于:所述调节盒(2)的顶部大小与垃圾桶(1)的底部壁面大小相同,垃圾桶盖(4)为大小与垃圾桶(1)顶部契合的圆形块状。

3.根据权利要求1所述的一种避免垃圾袋满溢的垃圾桶,其特征在于:所述固定轴(7)为圆柱形杆状,固定轴(7)的外直径大小与转轴套(6)的内直径大小相互契合,固定杆(8)为矩形块状,两组固定杆(8)远离固定轴(7)的一端固定安装在垃圾桶(1)对应位置外壁上。

4.根据权利要求1所述的一种避免垃圾袋满溢的垃圾桶,其特征在于:所述垃圾袋限制折叠板(9)为圆形环状块,垃圾袋限制折叠板(9)的外直径大小与垃圾桶(1)的内直径大小相互契合,垃圾袋限制折叠板(9)的高度为垃圾桶(1)内部高度的三分之一。

5.根据权利要求1所述的一种避免垃圾袋满溢的垃圾桶,其特征在于:所述主动杆(10)通过调节盒(2)左侧壁面上矩形槽孔通过调节盒(2)内部延伸至调节盒(2)右侧壁面上矩形槽孔上,且主动杆(10)经过对应支点固定轴(12)的位置,主动杆(10)对应支点固定轴(12)的位置开设有圆形孔洞,主动杆(10)上圆形孔洞大小与支点固定轴(12)外直径大小相互契合,主动杆(10)套接在支点固定轴(12)上。

6.根据权利要求1所述的一种避免垃圾袋满溢的垃圾桶,其特征在于:所述推杆(14)的底部与折点转轴(13)活动连接,推杆(14)的顶部与延伸板(5)的对应位置底部相互贴合。
