专利号: 2020200730274
申请人: 济宁市亮杰工贸有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

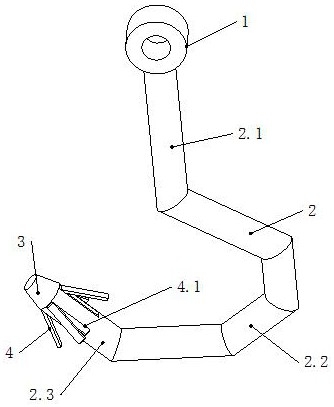

1.一种起重机固定吊钩,包括吊环(1)、钩身(2)、倒头(3),吊环(1)呈环状且与吊索连接,吊环(1)与钩身(2)顶端连接,钩身(2)末端固定有倒头(3),倒头(3)呈圆台状;

钩身(2)包括钩头(2.1)、C形钩(2.2)、钩尾(2.3),钩头(2.1)呈直圆柱状,C形钩(2.2)呈C形圆柱状,钩尾(2.3)呈直圆柱状;钩头(2.1)下端与C形钩(2.2)顶端连接,C形钩(2.2)末端与钩尾(2.3)顶端连接,其特征在于:钩身(2)内开有内管(2.4),内管(2.4)内固定有若干轴承(2.7),轴承(2.7)内固定有若干转轴(2.5),转轴(2.5)之间通过万向节(2.6)连接;钩头(2.1)内的转轴(2.5)为始转轴(2.5.1),始转轴(2.5.1)顶端通过平键连接固定有第二锥齿轮(7.2);第二锥齿轮(7.2)与第一锥齿轮(7.1)啮合;第一锥齿轮(7.1)通过平键连接固定在支撑轴(7)上,所述支撑轴(7)左端与钩头(2.1)左侧侧壁上的通孔间隙配合,支撑轴(7)右端与内六角孔轴(7.3)通过平键连接,所述内六角孔轴(7.3)外表面与钩头(2.1)右侧侧壁上的通孔间隙配合;内六角孔轴(7.3)轴心位置开有六角直孔,所述六角直孔与内六角扳手(7.4)间隙配合;

钩尾(2.3)侧壁上开有四个螺孔(2.5.3),且四个螺孔(2.5.3)在钩尾(2.3)侧壁上阵列分布,每两个螺孔(2.5.3)轴线之间的夹角为90°;每个螺孔(2.5.3)内均固定有一个推杆(5);所述推杆(5)包括定向推杆(5.1)、齿轮轴(5.2);每个定向推杆(5.1)顶端均在卡架(4)的1/3位置处通过铰链连接;定向推杆(5.1)底端与齿轮轴(5.2)顶端通过环形卡接并保持间隙配合;所述齿轮轴(5.2)侧面开有外螺纹(5.2.1),外螺纹(5.2.1)与螺孔(2.5.3)通过间隙配合,齿轮轴(5.2)的外螺纹(5.2.1)下方开有环状直齿(5.2.2);钩尾(2.3)内的转轴(2.5)为末转轴(2.5.2),所述末转轴(2.5.2)末端通过平键连接固定有冠齿轮(6),且冠齿轮(6)的外齿指向倒头;所述直齿(5.2.2)与冠齿轮(6)啮合;

所述四个卡架(4)顶端均与钩尾(2.3)末端通过铰链连接;每个卡架(4)下方的钩尾(2.3)外表面上均开有卡槽(4.1),所述卡槽(4.1)侧面与卡架(4)侧面通过间隙配合。
