专利号: 2020200764779
申请人: 连云港市云港旋耕机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-07-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

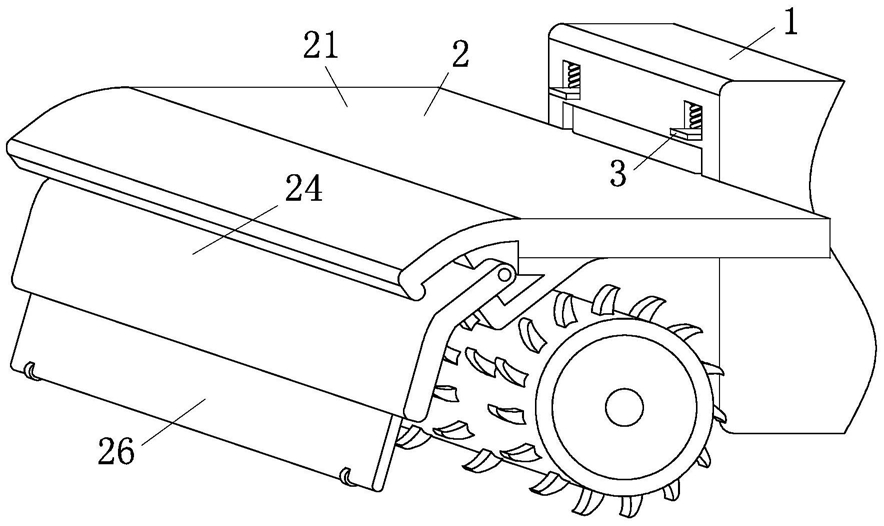

1.一种安全性能较高的旋耕机,包括旋耕机本体(1)和安装于所述旋耕机本体(1)一端的防护机构(2),其特征在于:所述防护机构(2)包括挡板(21)、固定块(22)、限位块(23)、防护板(24)、复位弹簧(25)、滑板(26)和滑轮(27),所述挡板(21)的一端安装于所述旋耕机本体(1)的一端侧壁,所述挡板(21)的另一端底部安装有所述固定块(22),所述防护板(24)的顶部与所述固定块(22)的一端转动连接;所述防护板(24)的顶部一侧安装有所述复位弹簧(25),所述复位弹簧(25)的顶部与所述挡板(21)的另一端底侧固定连接;所述挡板(21)的另一端底侧安装有所述限位块(23),所述限位块(23)的底部一端与所述防护板(24)的顶部底侧抵触;所述防护板(24)的底部内侧安装有所述滑板(26),所述滑板(26)与所述防护板(24)的底部内侧滑动连接;所述滑板(26)的底部安装有两个呈等距分布的所述滑轮(27),且所述滑轮(27)与所述滑板(26)的底部转动连接;所述旋耕机本体(1)的一端内部安装有固定机构(3)。

2.根据权利要求1所述的一种安全性能较高的旋耕机,其特征在于:所述防护机构(2)还包括挤压弹簧(28),所述挤压弹簧(28)安装于所述防护板(24)的底部内侧,且所述挤压弹簧(28)的一端与所述滑板(26)的顶部固定连接。

3.根据权利要求1所述的一种安全性能较高的旋耕机,其特征在于:所述挡板(21)和所述防护板(24)均为弧形结构,且所述挡板(21)的厚度大于所述防护板(24)的厚度,所述防护板(24)的长度小于所述挡板(21)的长度。

4.根据权利要求1所述的一种安全性能较高的旋耕机,其特征在于:所述固定机构(3)包括拉槽(31)、卡槽(33)和卡销(34),所述旋耕机本体(1)的一端侧壁设有所述拉槽(31)和所述卡槽(33),所述卡槽(33)与所述拉槽(31)连通,所述卡槽(33)内部安装有所述卡销(34),所述卡销(34)的顶部延伸至所述拉槽(31)内部,所述卡销(34)的底部与所述挡板(21)的一端顶侧抵触,所述卡销(34)与所述拉槽(31)内部滑动连接。

5.根据权利要求4所述的一种安全性能较高的旋耕机,其特征在于:所述卡销(34)和所述卡槽(33)均为倒“L”型结构,且所述卡槽(33)的内部宽度大于所述卡销(34)的厚度。

6.根据权利要求5所述的一种安全性能较高的旋耕机,其特征在于:所述固定机构(3)还包括压缩弹簧(32),所述压缩弹簧(32)设于所述拉槽(31)内部,所述压缩弹簧(32)的底部与所述卡销(34)的顶侧固定连接,所述压缩弹簧(32)的顶部与所述拉槽(31)的顶侧固定连接。

7.根据权利要求1所述的一种安全性能较高的旋耕机,其特征在于:所述滑板(26)的顶部两侧分别安装有两组呈对称分布的滑动机构(4),所述滑动机构(4)包括滑杆(41)、伸缩弹簧(42)和导轮(43),所述滑板(26)的顶部内部两侧分别安装有所述伸缩弹簧(42),所述伸缩弹簧(42)的一端安装有所述滑杆(41),所述滑杆(41)的另一端安装有所述导轮(43),且所述导轮(43)与所述滑杆(41)的另一端转动连接,所述导轮(43)的侧壁与所述挡板(21)的内部滚动连接。
