专利号: 2020200844472
申请人: 衢州学院
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种可连续测温的黑体空腔传感器,其特征在于:

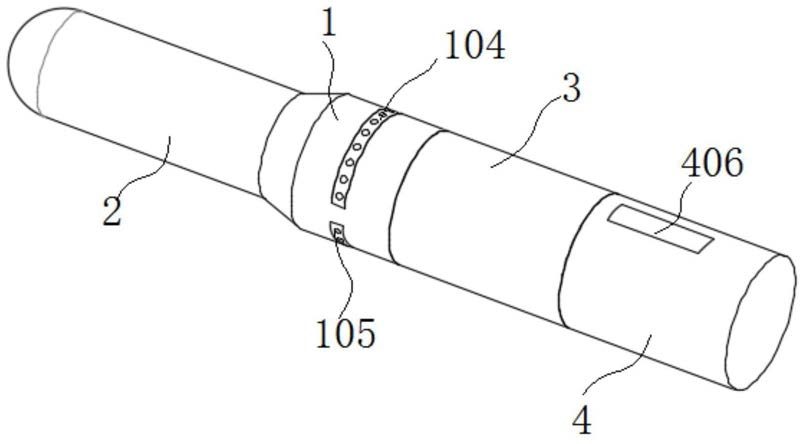

包括前端头(1);所述前端头(1)一端粘接有黑体空腔管(2);所述前端头(1)远离黑体空腔管(2)一端螺纹连接有连接筒(3);所述连接筒(3)远离前端头(1)一端螺纹连接有后端头(4);

所述前端头(1)两端之间开有黑体空腔管(2)相互连通的与第一通孔(101);所述前端头(1)一端开有与黑体空腔管(2)相互配合的环形槽(102);所述前端头(1)周侧面开有与环形槽(102)相连通的两个半环形槽(103);两所述半环形槽(103)内部分别设有第一半导体件(104)和第二半导体件(105);所述前端头(1)远离环形槽(102)一端内部设有环形真空腔(106)。

2.根据权利要求1所述的一种可连续测温的黑体空腔传感器,其特征在于,所述连接筒(3)靠近前端头(1)一端密封连接有第一凸透镜(301);所述连接筒(3)内壁设有连接杆(302);所述连接杆(302)一端固定有第二凸透镜(303)。

3.根据权利要求1所述的一种可连续测温的黑体空腔传感器,其特征在于,所述后端头(4)一端内部开有第二通孔(401);所述第一通孔(401)开口端设有光纤准直器(402);所述光纤准直器(401)前端延伸至连接筒(3)内部;所述光纤准直器(401)尾部连接有光纤连接线(403);所述光纤连接线(403)另一端且位于第二通孔(401)内部设有光纤环形器(404);

所述第二通孔(401)远离设有与光纤环形器(404)相互连接的光栅滤波器(405)。

4.根据权利要求1所述的一种可连续测温的黑体空腔传感器,其特征在于,所述第一半导体件(104)和第二半导体件(105)靠近环形真空腔(106)一端阵列均开有散热孔(107)。

5.根据权利要求3所述的一种可连续测温的黑体空腔传感器,其特征在于,所述后端头(4)周侧面分别设有蓄电池(406)和无线传输模块(407);所述无线传输模块(407)与光纤环形器(404)相互连接。
