专利号: 2020200877175
申请人: 山西泰锐达科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种回转式空预器双循环热风防堵和酸露点腐蚀系统,包括回转式空气预热器和一、二次热风母管;其特征在于,在空气预热器一、二次风仓转子底部紧贴烟气仓设有一次风仓侧独立风仓(1005)和二次风仓侧独立风仓(1004);从一次热风母管或者二次热风母管连接有循环热风管道抽取高温热风,经高温增压风机(2006)增压后,分为两趟热风支管路;

所述两趟热风支管路分别与两个独立风仓底部连接。

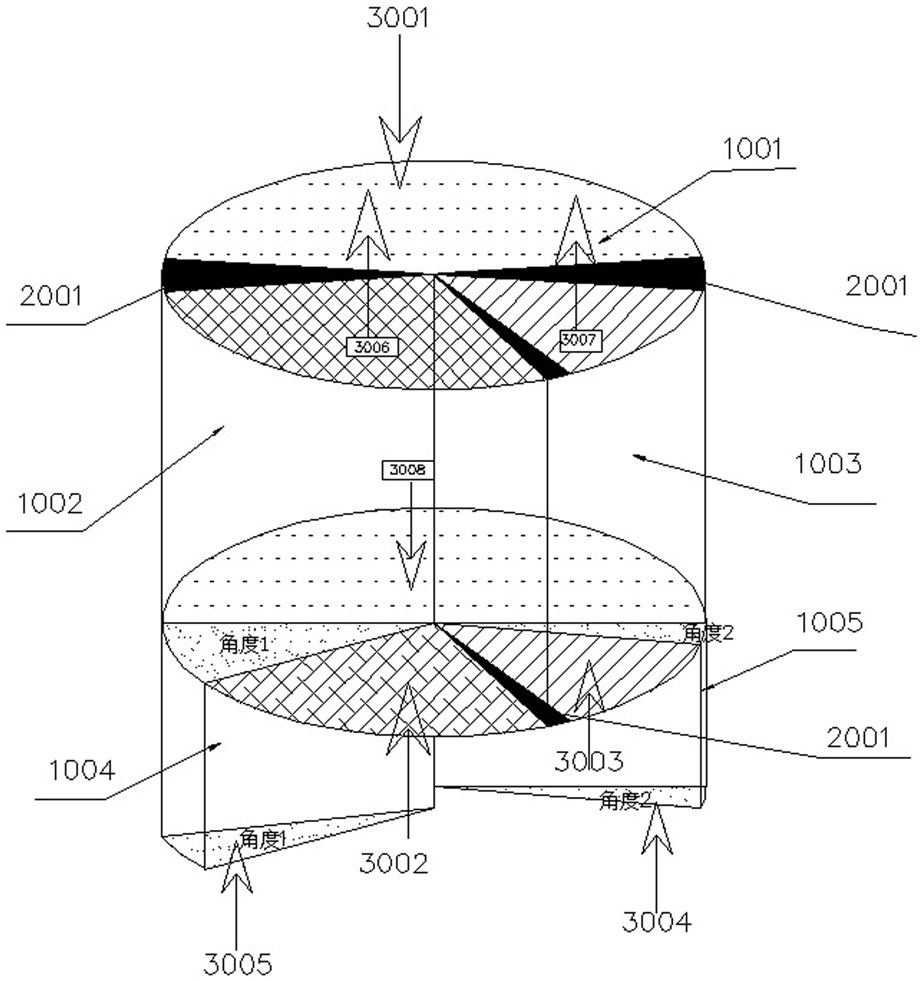

2.如权利要求1所述的一种回转式空预器双循环热风防堵和酸露点腐蚀系统,其特征在于,在空气预热器一次风仓(1003)进风口管道内部用隔板隔出一个一次风仓侧独立风仓(1005),在二次风仓(1002)的进风口管道内用隔板隔出一个二次风仓侧独立风仓(1004),进而构成两个独立的热风通道。

3.如权利要求2所述的一种回转式空预器双循环热风防堵和酸露点腐蚀系统,其特征在于,所述一次风仓侧独立风仓(1005)和二次风仓侧独立风仓(1004)的横截面均为扇形;

两个独立风仓紧贴烟气仓侧,也即在空预器转子底部,转子转入、转出侧分别设置了一次风仓侧独立风仓(1005)和二次风仓侧独立风仓(1004);二次风仓侧独立风仓(1004)扇形角度为5°~30°,一次风仓侧独立风仓(1005)扇形角度为5°~15°。

4.如权利要求1 3任一项所述的一种回转式空预器双循环热风防堵和酸露点腐蚀系~统,其特征在于,高温增压风机(2006)入口设置了手动截止插板门(2004)、电动调节插板门(2005),其中电动调节插板门(2005)能够就地和远程操作。

5.如权利要求4所述的一种回转式空预器双循环热风防堵和酸露点腐蚀系统,其特征在于,在高温增压风机(2006)入口循环热风管道上的手动截止插板门(2004)前设置有温度测点,在高温增压风机(2006)出口循环热风管道每条热风支管路进入独立风仓前分别设置有温度测点,温度和压力测点均可以实现远程监测。

6.如权利要求1 3任一项所述的一种回转式空预器双循环热风防堵和酸露点腐蚀系~统,其特征在于,其中一趟热风支管路上设置有风循环热风支管手动插板门(2009)。

7.如权利要求1 3任一项所述的一种回转式空预器双循环热风防堵和酸露点腐蚀系~统,其特征在于,高温增压风机(2006)转速采用变频调节,或者永磁直流调节,进而调节循环热风风量、风压、风速。

8.如权利要求1 3任一项所述的一种回转式空预器双循环热风防堵和酸露点腐蚀系~统,其特征在于,所述回转式空气预热器为三分仓回转式空预器或四分仓回转式空预器。
