专利号: 2020200912408
申请人: 李鑫月
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-10-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

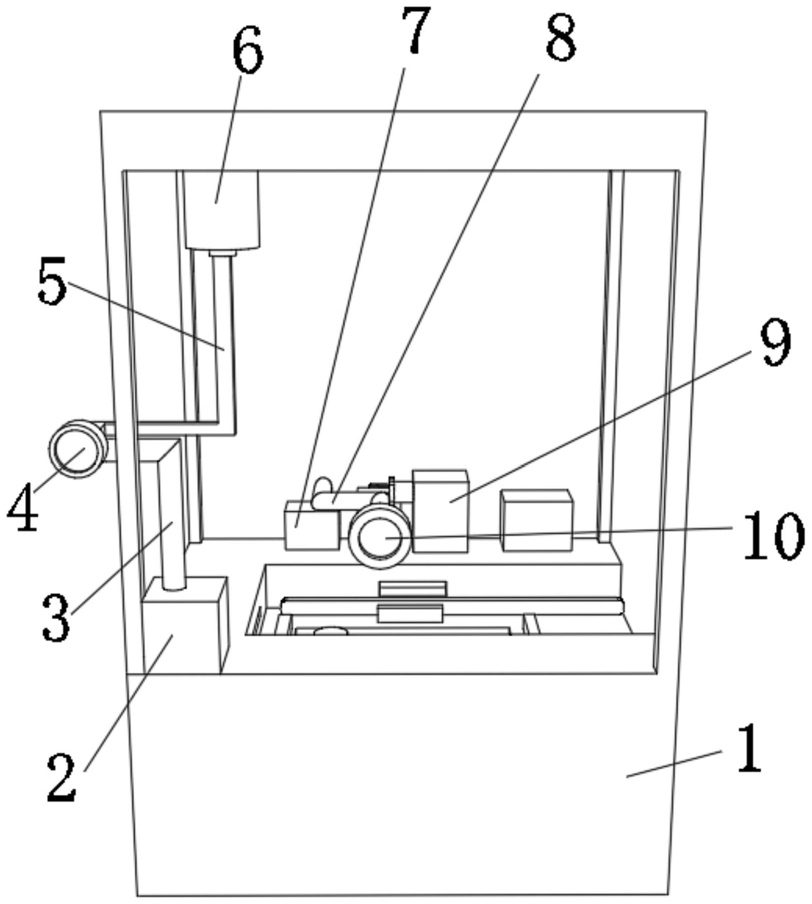

1.一种纸箱成型输送机构,其特征在于:包括外壳(1),所述外壳(1)的顶部内壁通过螺钉固定有第一电机(6),第一电机(6)的输出端通过键连接有连接杆(5),连接杆(5)的一端通过螺钉固定有第一吸盘(4),第一吸盘(4)的一侧外壁通过螺纹连接有第一气管(3),外壳(1)的底部外壁通过螺钉固定有第一抽气泵(2),第一气管(3)的另一端通过螺纹连接于第一抽气泵(2)的顶部外壁,外壳(1)的顶部设置封装机构和拉伸机构。

2.根据权利要求1所述的一种纸箱成型输送机构,其特征在于:所述拉伸机构包括第二电机(9)和固定架(19),第二电机(9)通过螺钉固定于外壳(1)的底部外壁,第二电机(9)的输出端通过键连接有齿轮(18),齿轮(18)与齿条(17)外啮合。

3.根据权利要求2所述的一种纸箱成型输送机构,其特征在于:所述固定架(19)焊接于外壳(1)的底部外壁,固定架(19)的一侧外壁滑动连接有齿条(17),齿条(17)的一端通过螺钉固定有第二吸盘(10)。

4.根据权利要求3所述的一种纸箱成型输送机构,其特征在于:所述外壳(1)的顶部外壁通过螺钉固定有第二抽气泵(7),第二抽气泵(7)的一侧外壁通过螺纹连接有第二气管(8),第二气管(8)的另一端通过螺纹连接于第二吸盘(10)的一侧外壁。

5.根据权利要求1所述的一种纸箱成型输送机构,其特征在于:所述封装机构包括第一伸缩板(14)和第二伸缩板(16),外壳(1)的底部外壁设置有工作槽(13),第一伸缩板(14)滑动连接于工作槽(13)的底部内壁,第二伸缩板(16)滑动连接于工作槽(13)的底部内壁。

6.根据权利要求5所述的一种纸箱成型输送机构,其特征在于:所述工作槽(13)的四周外壁均开设有吹风口(20),外壳(1)的底部外壁通过螺钉固定有鼓风机(21),鼓风机(21)的出风口通过管道连接于吹风口(20)。

7.根据权利要求6所述的一种纸箱成型输送机构,其特征在于:所述工作槽(13)的底部内壁开有滑动槽,滑动槽一侧内壁滑动连接有移动架(12),移动架(12)的顶部外壁通过螺钉固定有喷胶器(11),工作槽(13)的底部外壁通过螺钉固定有履带(15),第一伸缩板(14)和第二伸缩板(16)、移动架(12)和履带(15)的底部均连接于电机。
