专利号: 2020200912889
申请人: 山东纳德机械科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-08-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

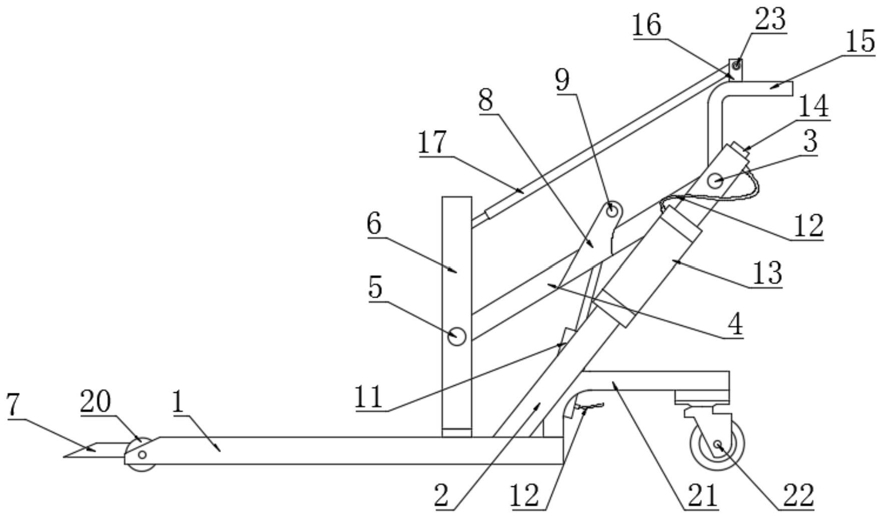

1.一种可稳定提升的手扶液压搬运装置,包括底座(1),其特征在于:所述底座(1)的顶部固定连接有支撑架(2),所述支撑架(2)的数量为两个,且两个支撑架(2)相对面之间固定连接有第一固定杆(3),所述第一固定杆(3)的表面铰接有提升块(4),所述提升块(4)远离第一固定杆(3)一端铰接有提升架(6),所述提升架(6)的内壁固定连接有第二固定杆(5),且第二固定杆(5)的表面与提升块(4)远离第一固定杆(3)的一端铰接,所述提升架(6)的底部固定连接有货叉(7);

所述第一固定杆(3)的顶部固定连接有手扶架(15),所述手扶架(15)的顶部固定连接有定位块(16),且定位块(16)的数量为两个,两个所述定位块(16)相对面之间固定连接有第四固定杆(23),所述第四固定杆(23)的表面铰接有牵引架(17),所述提升块(4)和牵引架(17)平行设置,所述牵引架(17)远离第四固定杆(23)的一端铰接有铰接杆(18),且铰接杆(18)固定连接在提升架(6)内壁的顶部。

2.根据权利要求1所述的一种可稳定提升的手扶液压搬运装置,其特征在于:所述提升块(4)的正端和背端均固定连接有固定块(8),所述固定块(8)的相对面之间固定连接有第三固定杆(9),所述第三固定杆(9)位于提升块(4)的顶部。

3.根据权利要求2所述的一种可稳定提升的手扶液压搬运装置,其特征在于:所述第三固定杆(9)的表面通过轴承转动连接有第一套管(10),所述第一套管(10)的表面固定连接有液压气缸(11),所述液压气缸(11)的底部通过铰接座铰接在底座(1)的顶部。

4.根据权利要求3所述的一种可稳定提升的手扶液压搬运装置,其特征在于:位于所述底座(1)正端支撑架(2)的表面固定连接有储液罐(13),所述储液罐(13)的表面固定连接有通液管(12),且通液管(12)的内部与储液罐(13)的内部相连通,所述通液管(12)远离储液罐(13)的一端与液压气缸(11)固定连接,且通液管(12)的内部与液压气缸(11)的内部相连通。

5.根据权利要求1所述的一种可稳定提升的手扶液压搬运装置,其特征在于:位于所述底座(1)正端支撑架(2)的顶部开设有控制开关(14),所述控制开关(14)与液压气缸(11)电性连接。

6.根据权利要求3所述的一种可稳定提升的手扶液压搬运装置,其特征在于:所述提升块(4)的中部开设有活动槽(19),且液压气缸(11)的表面与活动槽(19)的内壁活动连接,且液压气缸(11)通过活动槽(19)贯穿并延伸至提升块(4)的顶部。

7.根据权利要求1所述的一种可稳定提升的手扶液压搬运装置,其特征在于:所述底座(1)的一端转动连接有滚轮(20),所述底座(1)靠近另一端的顶部固定连接有固定架(21),所述固定架(21)的底部固定连接有导向轮(22)。

8.根据权利要求1所述的一种可稳定提升的手扶液压搬运装置,其特征在于:所述牵引架(17)为Y形结构。
