专利号: 2020200921939
申请人: 南安市金兴石业有限公司
专利类型:实用新型
专利状态:无效专利
专利领域: 烟草;雪茄烟;纸烟;吸烟者用品
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

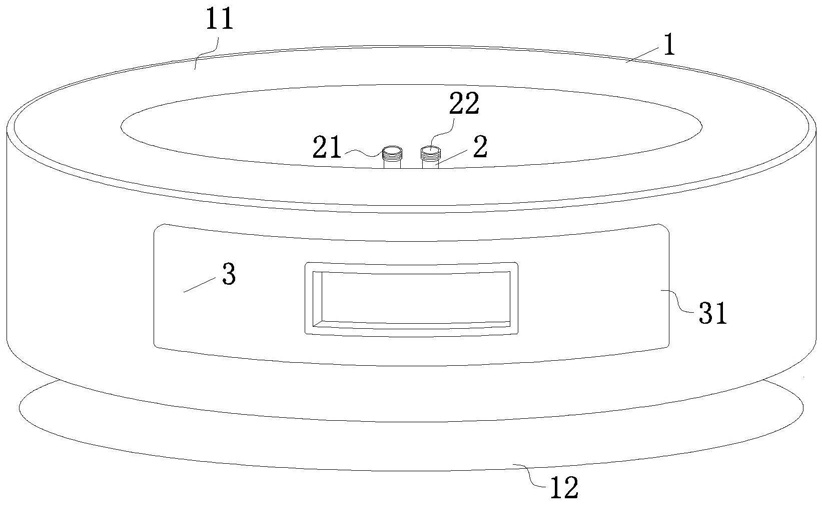

1.一种防滑落的陶瓷烟灰缸,包括主体机构(1),其特征在于:所述主体机构(1)包括烟灰缸本体(11)和吸盘(12),所述烟灰缸本体(11)的内部设有驱动机构(2),所述吸盘(12)固定连接于所述烟灰缸本体(11)的底端,且所述吸盘(12)为圆盘状结构,所述驱动机构(2)的两侧壁对称固定连接有两个转动机构(4),所述转动机构(4)包括抵杆(41)、底板(42)、第二滑槽(43)、安装块(44)和凸块(46),所述安装块(44)的侧壁与所述驱动机构(2)固定连接,所述安装块(44)滑动连接于所述烟灰缸本体(11)的内壁,所述底板(42)通过转动卡合连接于所述安装块(44)的顶端,且所述底板(42)倾斜设置,所述底板(42)背离所述驱动机构(2)的侧壁固定连接有所述抵杆(41),所述安装块(44)的内部设有所述第二滑槽(43),所述凸块(46)安装于所述烟灰缸本体(11)的底端,所述凸块(46)滑动连接于所述安装块(44)内壁设有的所述第二滑槽(43)部位,所述烟灰缸本体(11)的侧壁对称设有两个收纳机构(3)。

2.根据权利要求1所述的一种防滑落的陶瓷烟灰缸,其特征在于:所述转动机构(4)还包括伸缩弹簧(45),所述伸缩弹簧(45)套接于所述凸块(46)的侧壁,所述伸缩弹簧(45)的一端固定连接于所述烟灰缸本体(11)的底端,所述伸缩弹簧(45)的另一端抵触所述安装块(44)的底端。

3.根据权利要求1所述的一种防滑落的陶瓷烟灰缸,其特征在于:所述驱动机构(2)包括橡胶套(21)、两个拉杆(22)和支撑块(23),所述支撑块(23)卡合连接于所述烟灰缸本体(11)的底端,两个所述拉杆(22)对称滑动连接于所述支撑块(23)的内壁,所述橡胶套(21)固定连接于所述拉杆(22)顶端的侧壁。

4.根据权利要求3所述的一种防滑落的陶瓷烟灰缸,其特征在于:所述驱动机构(2)还包括第一滑槽(24)和滑块(25),所述支撑块(23)的内部对称设有两个所述第一滑槽(24),所述滑块(25)固定连接于所述拉杆(22)的底端,所述拉杆(22)和所述滑块(25)滑动连接于所述支撑块(23)内壁设有的所述第一滑槽(24)部位。

5.根据权利要求1所述的一种防滑落的陶瓷烟灰缸,其特征在于:所述烟灰缸本体(11)为内部中空的圆柱体结构,所述凸块(46)顶端的截面宽度大于所述第二滑槽(43)的截面宽度。

6.根据权利要求1所述的一种防滑落的陶瓷烟灰缸,其特征在于:所述收纳机构(3)包括抽屉(31)、挡板(32)和滑板(33),所述抽屉(31)滑动连接于所述烟灰缸本体(11)的侧壁,所述挡板(32)转动连接于所述烟灰缸本体(11)靠近所述底板(42)的内壁,所述滑板(33)安装于所述抽屉(31)靠近所述安装块(44)的侧壁。
