专利号: 2020200997177
申请人: 天津汇信幕墙装饰工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2025-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

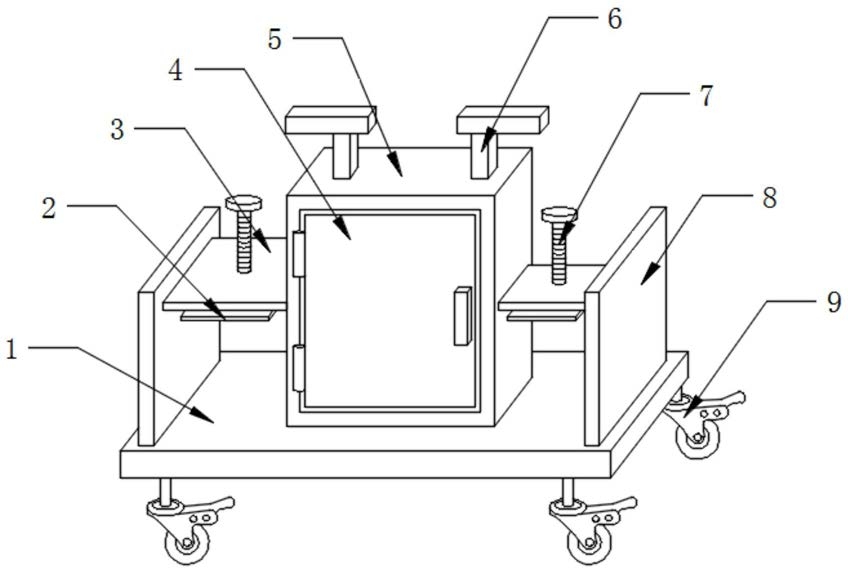

1.一种建筑材料运输提升结构,包括底板(1),其特征在于:所述底板(1)的底端面四角处均固定安装有脚轮(9),同时脚轮(9)均为刹车轮,所述底板(1)的上表面两侧端处固定安装有侧板(8),同时底板(1)的上表面固定安装有存放箱(5),所述侧板(8)、存放箱(5)的内侧之间上端横向固定安装有固定板(3)且固定板(3)上均螺纹连接有调节螺杆(7),所述固定板(3)的底端面均设有压板(2),同时压板(2)的顶端面均通过轴承与调节螺杆(7)转动连接,所述侧板(8)、存放箱(5)的内侧相对面均配设有辅助槽,同时压板(2)的两侧均与辅助槽滑动连接,所述底板(1)的上表面两侧均固定安装有减震垫体(10),同时减震垫体(10)的内部固定安装有若干排减震弹簧(11),所述减震垫体(10)的上表面固定安装有支撑板(12),同时支撑板(12)上通过螺栓固定安装有限位杆(13),所述存放箱(5)的顶端面两侧均固定安装有机架(6)且机架(6)的外壁面均通过转轴转动安装有吊杆(14),同时吊杆(14)的端处均通过转轴转动安装有转动环,所述存放箱(5)的外壁上端均通过固定安装有电动伸缩杆(15),同时电动伸缩杆(15)的端处均通过转轴与吊杆(14)转动连接,所述存放箱(5)的外壁面通过铰链转动安装有箱门(4),所述存放箱(5)的外壁面在远离箱门(4)的一侧固定安装有控制器。

2.根据权利要求1所述的一种建筑材料运输提升结构,其特征在于:所述存放箱(5)的内部从上至下依次设有若干组支撑架(16)且支撑架(16)的数量为两个,同时支撑架(16)上均滑动安装有放置盒(17),所述放置盒(17)上均固定安装有把手。

3.根据权利要求1所述的一种建筑材料运输提升结构,其特征在于:所述支撑板(12)上均通过紧固螺钉固定安装有橡胶材质制成的防滑垫。

4.根据权利要求1所述的一种建筑材料运输提升结构,其特征在于:所述脚轮(9)上均固定安装有减震器,同时减震器的规格均相同。

5.根据权利要求1所述的一种建筑材料运输提升结构,其特征在于:所述压板(2)的底端面固定安装有保护软垫,同时保护软垫的内部均填充有珍珠棉、海绵材质。

6.根据权利要求1所述的一种建筑材料运输提升结构,其特征在于:所述吊杆(14)为装配式结构。
