专利号: 2020201051872
申请人: 苏州市柏林特升降机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

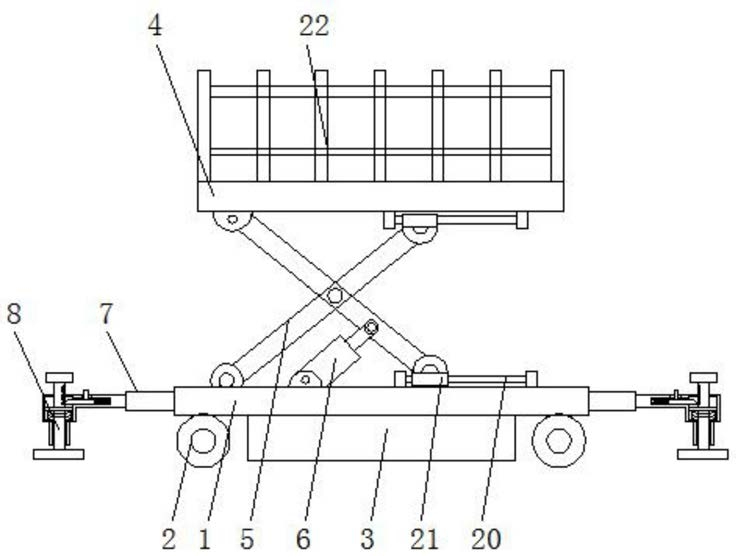

1.一种防倾斜液压升降台,其特征在于:包括底座(1),所述底座(1)的底部安装有移动轮(2),且移动轮(2)的顶部设置有顶板(4),所述移动轮(2)与顶板(4)之间设置有交叉杆(5),所述交叉杆(5)顶部的一端与顶板(4)铰接,且交叉杆(5)顶部的另一端与顶板(4)滑动连接,所述交叉杆(5)底部的一端与底座(1)铰接,且交叉杆(5)底部的另一端与底座(1)滑动连接,所述底座(1)的顶部铰接有液压缸(6),且液压缸(6)的输出端与交叉杆(5)铰接,所述底座(1)的外侧均匀安装有连接杆(7),所述连接杆(7)与底座(1)铰接,所述连接杆(7)远离底座(1)的一端固定有第一套管(9),且第一套管(9)的底部固定有第二套管(10),所述第一套管(9)的内部滑动安装有支杆(8),且支杆(8)延伸至第二套管(10)的底部,所述支杆(8)上固定有限位板(11),且支杆(8)的外侧套设有第一弹簧(12),所述第一弹簧(12)的顶端与限位板(11)贴合,所述第一弹簧(12)的底端与第一套管(9)的内底部贴合,所述连接杆(7)的内部开设有安装槽(14),且安装槽(14)的内部安装有第二弹簧(15),所述第二弹簧(15)上安装有插块(16),所述插块(16)延伸至第一套管(9)的内部,所述插块(16)靠近支杆(8)的一端设置有斜边,所述插块(16)的顶部固定有拉块(18),所述连接杆(7)上设置有与拉块(18)配合的通槽(17),所述支杆(8)的外侧开设有与插块(16)配合的卡槽(19)。

2.根据权利要求1所述的一种防倾斜液压升降台,其特征在于:所述支杆(8)的底部固定有支撑板(13),且支撑板(13)的底部设置有防滑纹。

3.根据权利要求1所述的一种防倾斜液压升降台,其特征在于:所述支杆(8)的顶部设置有按压块,且按压块制作材料为橡胶。

4.根据权利要求1所述的一种防倾斜液压升降台,其特征在于:所述底座(1)底部的中间位置处固定有承重块(3)。

5.根据权利要求1所述的一种防倾斜液压升降台,其特征在于:所述顶板(4)与底座(1)上皆安装有滑杆(20),且滑杆(20)的外侧套设有套环(21),所述套环(21)皆与交叉杆(5)铰接。

6.根据权利要求1所述的一种防倾斜液压升降台,其特征在于:所述顶板(4)顶部的外侧设置有护栏(22),且顶板(4)上设置有水平泡(23)。
