专利号: 2020201116434
申请人: 西华大学
专利类型:实用新型
专利状态:无效专利
专利领域: 测量;测试
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

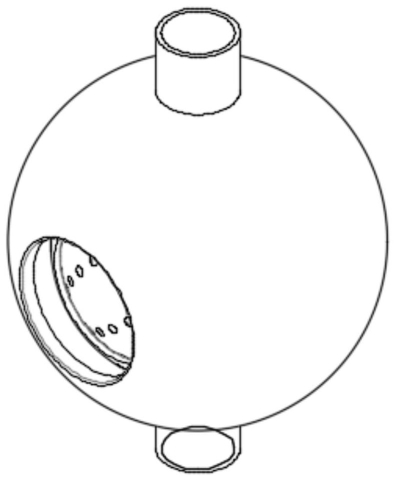

1.一种新型定容燃烧弹弹体结构,其特征在于,包括内层弹体(3)、外层弹体(4)、进气管(5)和排气管(8),内层弹体(3)和外层弹体(4)通过内外层弹体固定柱(2)固定;

所述内层弹体(3)上开有若干通气孔(7),通气孔(7)均匀分布在内层弹体(3)上;内层弹体(3)上对称设置有两个观测窗(1),外层弹体(4)上也对称设置有两个观测窗(1),内层弹体(3)和外层弹体(4)的观测窗(1)与内层弹体(3)和外层弹体(4)的圆心同轴;在内层弹体(3)内设置有点火装置(6);

设置有进气管(5)与排气管(8),所述进气管(5)与内层弹体(3)相通且不与外层弹体(4)相通;所述排气管(8)与外层弹体(4)相通且不与内层弹体(3)相通。

2.根据权利要求1所述的一种新型定容燃烧弹弹体结构,其特征在于,所述内层弹体(3)和外层弹体(4)的材料相同。

3.根据权利要求1所述的一种新型定容燃烧弹弹体结构,其特征在于,内层弹体(3)的观测窗(1)和外层弹体(4)的观测窗(1)大小相同。

4.根据权利要求1所述的一种新型定容燃烧弹弹体结构,其特征在于,通气孔(7)半径取值范围为10-25mm,内层弹体(3)厚度取值范围为20-35mm,外层弹体(4)厚度取值范围为

15-30mm,进气管(5)半径取值范围为250-350mm,排气管(8)半径取值范围为200-300mm,观测窗(1)半径取值范围为25-45mm,通气孔(7)数量取值范围为100-150,内层弹体(3)与外层弹体(4)间夹层厚度取值范围为100-200mm,内外层弹体固定柱(2)半径取值范围为8-15mm。
