专利号: 2020201144792
申请人: 西安今盛电气设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 压力机
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

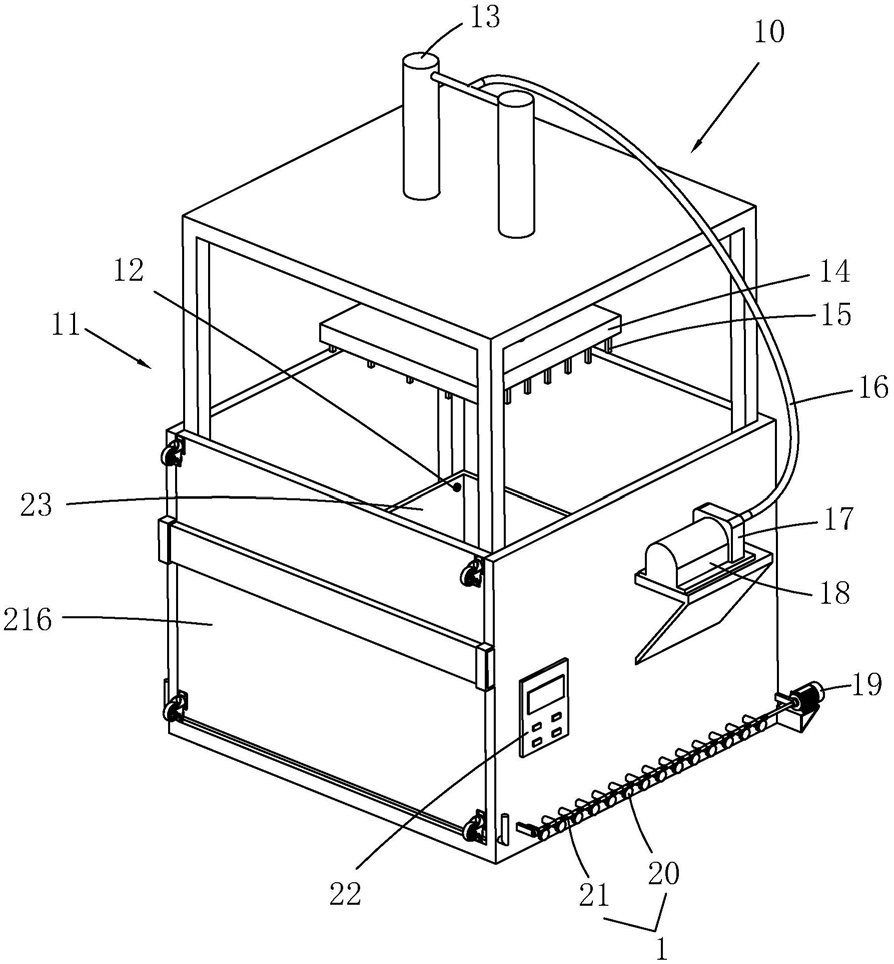

1.一种金属打包机,包括机本体(11),其特征在于:所述机本体(11)一侧设有油箱(18),所述油箱(18)一侧设有液压泵(17),所述机本体(11)顶部设有液压缸(13),所述液压泵(17)与液压缸(13)之间连通有油管(16),所述液压缸(13)活塞轴穿过机本体(11)顶部且伸入机本体(11)内部,所述液压缸(13)活塞轴端部固定有压板(14),所述机本体(11)底壁设有若干与机本体(11)相对两侧壁转动连接的转动辊(214),所述转动辊(214)上设有金属箱(23),所述机本体(11)一侧设有电机(19),所述电机(19)输出轴自由端固定连接有驱动转动辊(214)转动的驱动装置(1),所述机本体(11)与转动辊(214)轴线平行的侧壁设有开合门(216),所述开合门(216)与机本体(11)底壁之间可拆卸连接,所述机本体(11)侧壁设有用于固定开合门(216)的固定组件(2),所述开合门(216)相对一侧设为入料口(10)。

2.根据权利要求1所述的一种金属打包机,其特征在于:所述驱动装置(1)包括电机(19)输出轴自由端固定连接的蜗杆(21),所述蜗杆(21)上啮合有若干与转动辊(214)一端固定连接的蜗轮(20)。

3.根据权利要求1所述的一种金属打包机,其特征在于:所述压板(14)底壁设有若干均匀分布的挤压柱(15)。

4.根据权利要求1所述的一种金属打包机,其特征在于:所述开合门(216)底部设有与转动辊(214)轴向平行的卡接孔(220),穿过机本体(11)相对两侧壁设有与卡接孔(220)活动配合的插杆(215)。

5.根据权利要求1所述的一种金属打包机,其特征在于:所述固定组件(2)包括设置于固定于开合门(216)边沿的插接孔(213)及与插接孔(213)卡接配合的插板(212)。

6.根据权利要求1所述的一种金属打包机,其特征在于:所述开合门(216)背离入料口(10)设有若干滚轮(219)。

7.根据权利要求1所述的一种金属打包机,其特征在于:所述开合门(216)靠近入料口(10)一侧设有凹槽(217),所述凹槽(217)内铰接有推拉杆(218)。

8.根据权利要求1所述的一种金属打包机,其特征在于:所述金属箱(23)一侧内壁设有红外线发射器(12),正对所述红外线发射器(12)的金属箱(23)内壁设有红外线接收器(211),所述机本体(11)一侧设有控制器(22),所述红外线发射器(12)、红外线接收器(211)、控制器(22)、液压泵(17)及电机(19)之间通过电性连接。
