专利号: 2020201192052
申请人: 东莞市万德光电科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 光学
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

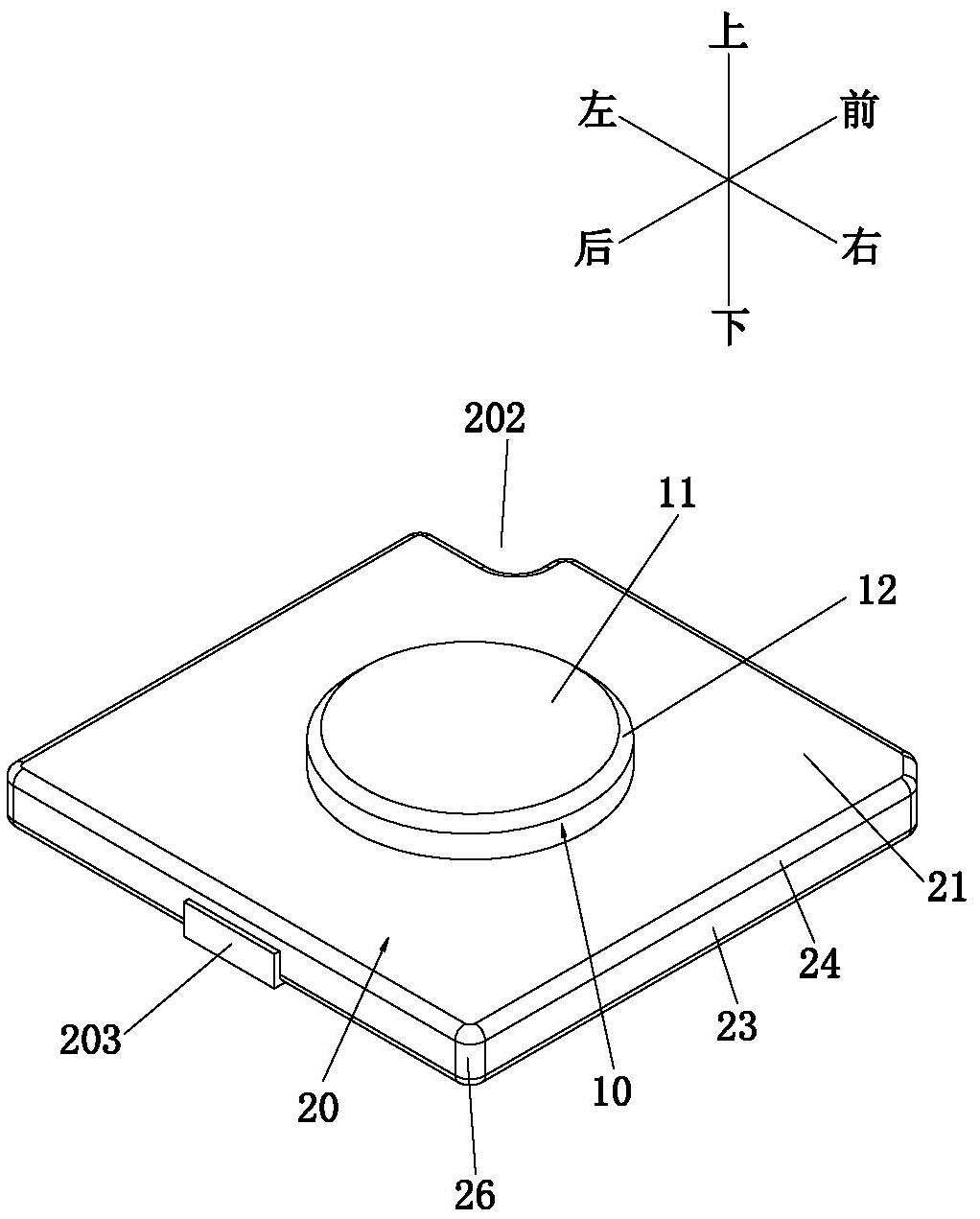

1.一种尖齿匀光透镜,其特征在于:包括有透镜定位台、自透镜定位台的上端面一体往上凸设的出光柱以及自透镜定位台的下端面一体往下凸设的入光柱,所述出光柱的上端设有出光面;所述入光柱的下端设有入光面,所述入光面包括有一凸面以及环绕于凸面外围由内往外依次设置的环形凸起组、环形尖齿组;

所述环形凸起组包括有若干环形凸起,所有环形凸起自上而下往内倾斜设置,所述凸面的高度大于任一环形凸起的高度;

所述环形尖齿组包括有由内而外依次设置的第一环形尖齿、第二环形尖齿、第三环形尖齿和第四环形尖齿,所述第一环形尖齿、第二环形尖齿、第三环形尖齿和第四环形尖齿四者中,其第三环形尖齿的高度大于其他三者的高度。

2.根据权利要求1所述的尖齿匀光透镜,其特征在于:所述透镜定位台的下端面设有防水背胶层,所述防水背胶层环绕于入光柱外围。

3.根据权利要求1所述的尖齿匀光透镜,其特征在于:所述入光面上设有喷砂雾化层。

4.根据权利要求1所述的尖齿匀光透镜,其特征在于:所述透镜定位台的一侧凸设有定位凸部。

5.根据权利要求1所述的尖齿匀光透镜,其特征在于:所述透镜定位台呈方形,其一边角处设有定位缺口。

6.根据权利要求1所述的尖齿匀光透镜,其特征在于:所述透镜定位台包括有上板部、下板部、过渡部、第一倒圆角、第二倒圆角和棱边倒圆角,所述上板部和下板部平行设置,所述过渡部是位于上板部和下板部之间的矩形光滑平面,所述上板部通过第一倒圆角连接过渡部,所述下板部通过第二倒圆角连接过渡部,相邻过渡部之间通过棱边倒圆角连接。

7.根据权利要求1所述的尖齿匀光透镜,其特征在于:每一环形凸起的下端面呈弧形状。

8.根据权利要求1所述的尖齿匀光透镜,其特征在于:相邻两个环形凸起之间构成第一环形凹槽,所述第一环形凹槽的槽底呈弧形状。

9.根据权利要求1所述的尖齿匀光透镜,其特征在于:所述第一环形尖齿、第二环形尖齿、第三环形尖齿和第四环形尖齿的下端面均呈弧形状。
