专利号: 2020201193125
申请人: 中南山河股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

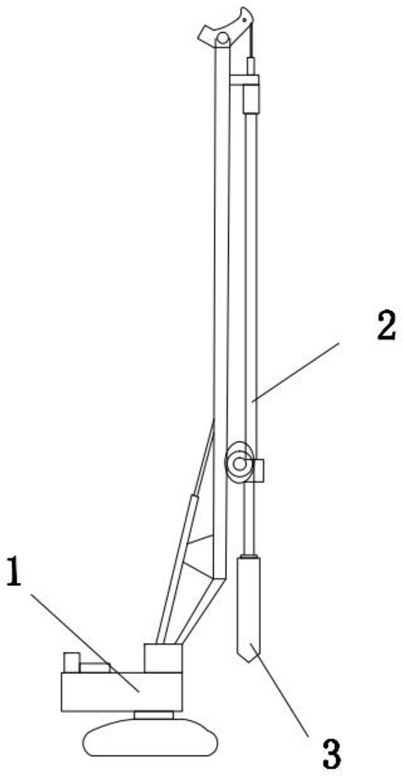

1.一种具有连续墙抓斗功能的旋挖钻机,包括旋挖钻机本体(1)和位于旋挖钻机本体(1)一侧的钻头(3)和连续墙钻具组件(4),其特征在于,所述旋挖钻机本体(1)上连接有钻杆(2),且钻头(3)和连续墙钻具组件(4)均匀钻杆(2)相适配,钻杆(2)的底部固定安装有固定座(5),固定座(5)的底部开设有放置槽(6),钻头(3)和连续墙钻具组件(4)的顶部均噶那种有安装座(7),且安装座(7)与放置槽(6)相适配,放置槽(6)的顶部内壁上固定安装有多个定位座(9),安装座(7)的顶部开设有多个定位槽(8),且定位槽(8)与对应的定位座(9)相适配,定位槽(8)的一侧开设有固定孔,定位座(9)的一侧开设有固定槽(10),且固定孔与对应的固定槽(10)相适配,放置槽(6)的侧壁上开设有多个第一槽(11),第一槽(11)内滑动安装有固定杆(12),且固定杆(12)与对应的固定孔和固定槽(10)相适配,第一槽(11)远离其开口的一侧开设有第一螺纹孔(13),第一螺纹孔(13)内螺纹安装有固定螺栓(14),且固定螺栓(14)转动安装在固定杆(12)上,放置槽(6)的顶部内壁上开设有多个第二孔(18),安装座(7)的顶部固定安装有多个L形板(19),且L形板(19)与对应的第二孔(18)相适配。

2.根据权利要求1所述的一种具有连续墙抓斗功能的旋挖钻机,其特征在于,所述第一槽(11)的顶部开设有第一孔(15),固定杆(12)的顶部固定安装有竖杆(16),竖杆(16)的一侧固定安装有限位座(17),且限位座(17)与对应的L形板(19)相适配。

3.根据权利要求2所述的一种具有连续墙抓斗功能的旋挖钻机,其特征在于,所述限位座(17)的顶部开设有螺纹槽(20),L形板(19)的顶部开设有第二螺纹孔(21),第二螺纹孔(21)内螺纹安装有螺钉(22),且螺钉(22)与螺纹槽(20)相适配。

4.根据权利要求2所述的一种具有连续墙抓斗功能的旋挖钻机,其特征在于,所述第一孔(15)的两侧内壁上固定安装有同一个稳定杆,且竖杆(16)滑动套设在稳定杆。

5.根据权利要求1所述的一种具有连续墙抓斗功能的旋挖钻机,其特征在于,所述第一槽(11)的两侧内壁上均开设有滑动槽,固定杆(12)的两侧均固定安装有滑动座,且滑动座与对应的滑动槽滑动连接。

6.根据权利要求1所述的一种具有连续墙抓斗功能的旋挖钻机,其特征在于,所述固定螺栓(14)的一侧转动安装有轴承,且轴承的外圈固定安装固定杆(12)上。
