专利号: 202020119881X
申请人: 郑州中天建筑节能有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

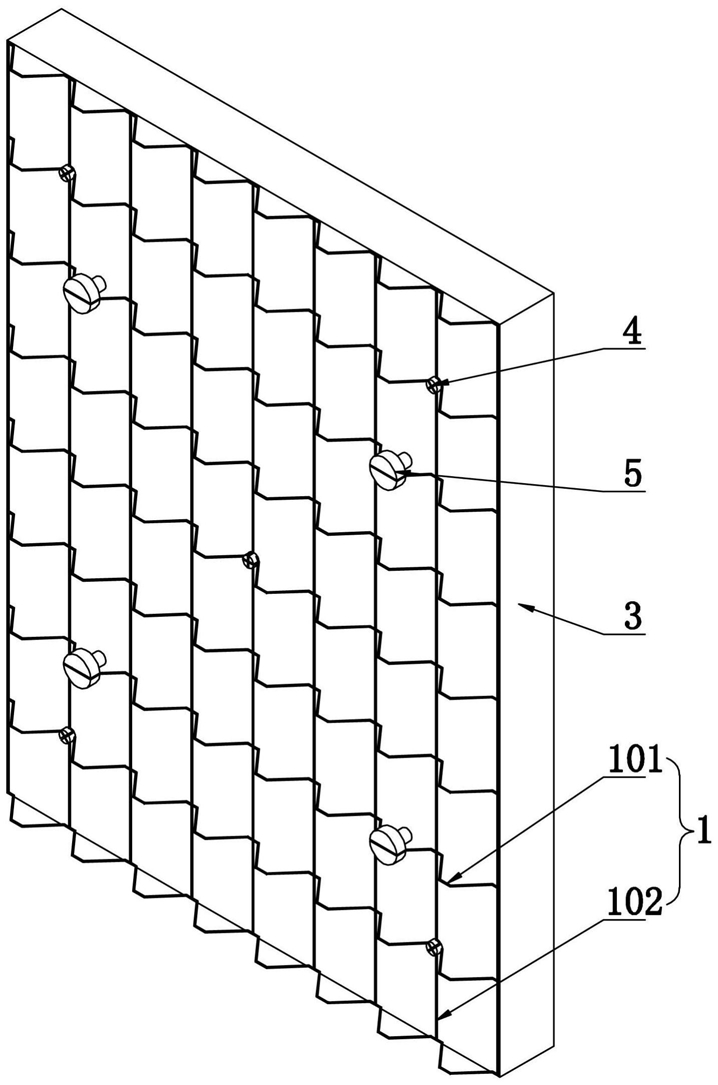

1.一种槽型钢丝网架现浇内置保温一体板,其特征在于,包括槽型钢丝网架(1)、平板钢丝网架(2)、板体(3)和连接锚钉组,所述连接锚钉组包括第一连接锚钉(4)和第二连接锚钉(5),所述第一连接锚钉(4)将槽型钢丝网架(1)和平板钢丝网架(2)分别固定在板体(3)两侧,所述第二连接锚钉(5)一端与槽型钢丝网架(1)固定连接、另一端伸出板体(3);

所述槽型钢丝网架(1)包括第一经丝(101)和第一纬丝(102),所述第一经丝(101)和第一纬丝(102)均为平行等距阵列设置的多个,第一经丝(101)和第一纬丝(102)将槽型钢丝网架(1)分成若干个网格,第一经丝(101)和第一纬丝(102)的交汇处形成节点,每个网格中的第一经丝(101)均包括第一水平段(1011)、第二水平段(1012)和支撑段(1013),两个所述第一水平段(1011)分别位于网格两侧且与贴合在板体(3)上,所述第二水平段(1012)位于网格中部且位于第一水平段(1011)外侧且远离板体(3),两个所述支撑段(1013)分别位于两个第一水平段(1011)与第二水平段(1012)之间;

所述平板钢丝网架(2)包括第二经丝(201)和第二纬丝(202),所述第二经丝(201)和第二纬丝(202)均为平行等距阵列设置的多个,第二经丝(201)和第二纬丝(202)将槽型钢丝网架(1)分成若干个网格。

2.根据权利要求1所述的一种槽型钢丝网架现浇内置保温一体板,其特征在于,所述第一连接锚钉(4)包括头端连接锚钉(401)和尾端连接锚钉(402),所述头端连接锚钉(401)一端与槽型钢丝网架(1)固定连接、另一端伸入板体(3),所述尾端连接锚钉(402)一端与平板钢丝网架(2)固定连接、另一端伸入板体(3),头端连接锚钉(401)伸入板体(3)的一端与尾端连接锚钉(402)伸入板体(3)的一端可拆卸连接。

3.根据权利要求2所述的一种槽型钢丝网架现浇内置保温一体板,其特征在于,所述头端连接锚钉(401)包括一体成型的头端定位段(4011)和连接套(4012),所述尾端连接锚钉(402)包括一体成型的尾端定位段(4021)和连接杆(4022),所述头端定位段(4011)和尾端定位段(4021)均为隔热材质制成的圆柱体,头端定位段(4011)和尾端定位段(4021)分别与槽型钢丝网架(1)和平板钢丝网架(2)连接,所述连接套(4012)为隔热材质制成的圆管,所述连接杆(4022)为隔热材质制成的圆杆,连接杆(4022)套合在连接套(4012)内且与连接套(4012)可拆卸连接。

4.根据权利要求3所述的一种槽型钢丝网架现浇内置保温一体板,其特征在于,所述头端定位段(4011)和尾端定位段(4021)上端均设置有连接槽(6),所述连接槽(6)包括插槽(601)和转动槽(602),所述插槽(601)呈十字形且竖直设置在连接段上端面中心处,所述转动槽(602)水平设置在插槽(601)下端,转动槽(602)呈扇形,四个转动槽(602)以连接段的中轴线为圆心均匀圆周阵列设置,转动槽(602)一侧与插槽(601)的一边连通、另一侧水平向外延伸。

5.根据权利要求3所述的一种槽型钢丝网架现浇内置保温一体板,其特征在于,所述连接杆(4022)的直径值等于连接套(4012)的内径值,连接杆(4022)与连接套(4012)过盈配合连接。

6.根据权利要求3所述的一种槽型钢丝网架现浇内置保温一体板,其特征在于,所述连接套(4012)端部圆周侧壁上设置有“L”形卡槽(4013),所述连接杆(4022)端部圆周侧壁上设置有与连接套(4012)卡槽(4013)对应的卡块(4023)。

7.根据权利要求1所述的一种槽型钢丝网架现浇内置保温一体板,其特征在于,所述第二连接锚钉(5)包括一体成型的卡接段(501)、限位段(502)和锚接段(503),所述卡接段(501)上端设置有与第二水平段(1012)和支撑段(1013)对应的卡接槽,所述限位段(502)下端面抵至板体(3),所述锚接段(503)穿过板体(3)向外伸出。

8.根据权利要求1所述的一种槽型钢丝网架现浇内置保温一体板,其特征在于,所述板体(3)两侧分别设置有网格状的第一凹槽和第二凹槽,所述槽型钢丝网架(1)的第一纬丝(102)和第一经丝(101)的第一水平段(1011)均位于板体(3)的第一凹槽内,所述平板钢丝网架(2)的第二经丝(201)和第二纬丝(202)均位于板体(3)的第二凹槽内。
