专利号: 2020201236224
申请人: 重庆市万州区欧奇机械制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-07-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

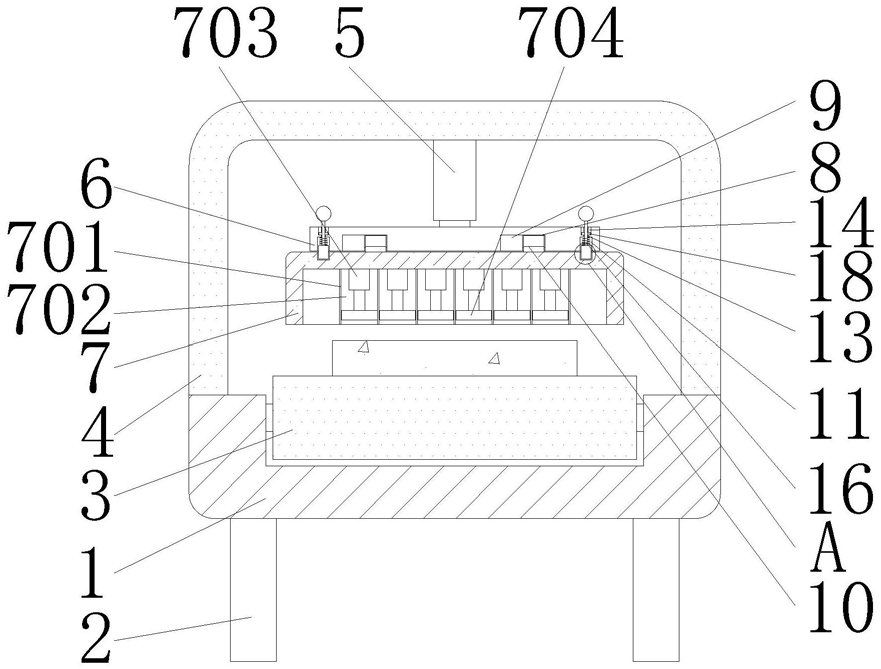

1.一种便于固定的加气混凝土砌砖用切割装置,包括底座(1)和卡块(10),其特征在于:所述底座(1)的底部四角固定有支腿(2),所述底座(1)的顶部设置有传送带(3),所述底座(1)靠近传送带(3)的两侧顶部固定有切割架(4),其中,所述切割架(4)靠近传送带(3)的一侧固定有第一液压杆(5),所述第一液压杆(5)的底部固定有安装架(6),所述安装架(6)的安装有分切架(7),所述安装架(6)靠近分切架(7)的四角开设有卡槽(8),所述安装架(6)靠近卡槽(8)的一侧开设有开口槽(9),所述卡块(10)固定在分切架(7)靠近卡槽(8)的一侧,所述安装架(6)靠近分切架(7)的两侧中部开设有固定杆槽(11);

所述分切架(7)靠近固定杆槽(11)的一侧开设有固定槽(12),所述安装架(6)靠近固定杆槽(11)的顶部贯穿有拉杆槽(13),所述安装架(6)靠近拉杆槽(13)的两侧开设有挡杆槽(14),所述固定杆槽(11)的内部设置有固定杆(15),所述固定杆(15)的顶部固定有拉杆(16),所述拉杆(16)贯穿拉杆槽(13)的内部,所述固定杆(15)到拉杆槽(13)之间的拉杆(16)上套有弹簧(17),所述拉杆(16)靠近挡杆槽(14)的一侧固定有挡杆(18)。

2.根据权利要求1所述的一种便于固定的加气混凝土砌砖用切割装置,其特征在于:所述分切架(7)包括分切板(701)、分切槽(702)、第二液压杆(703)和推板(704),所述分切架(7)的底部固定有分切板(701),所述分切板(701)组成分切槽(702),所述分切槽(702)的顶部固定有第二液压杆(703),所述第二液压杆(703)的底部固定有推板(704)。

3.根据权利要求1所述的一种便于固定的加气混凝土砌砖用切割装置,其特征在于:所述卡槽(8)与开口槽(9)相连通,且卡槽(8)与卡块(10)为T形,并且开口槽(9)的开口尺寸大于卡块(10)的外部尺寸,而且卡槽(8)与卡块(10)构成卡合结构。

4.根据权利要求1所述的一种便于固定的加气混凝土砌砖用切割装置,其特征在于:所述固定杆(15)为圆柱体,且固定杆(15)的外径与固定槽(12)的内径相吻合,并且固定杆(15)通过弹簧(17)与安装架(6)构成弹性结构。

5.根据权利要求1所述的一种便于固定的加气混凝土砌砖用切割装置,其特征在于:所述弹簧(17)的外径大于拉杆槽(13)的内径,且弹簧(17)的内径小于固定杆(15)的外径。

6.根据权利要求1所述的一种便于固定的加气混凝土砌砖用切割装置,其特征在于:所述挡杆(18)到挡杆槽(14)顶部的垂直距离大于固定杆(15)伸出固定杆槽(11)的长度。
