专利号: 2020201245331
申请人: 郑州中天建筑节能有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

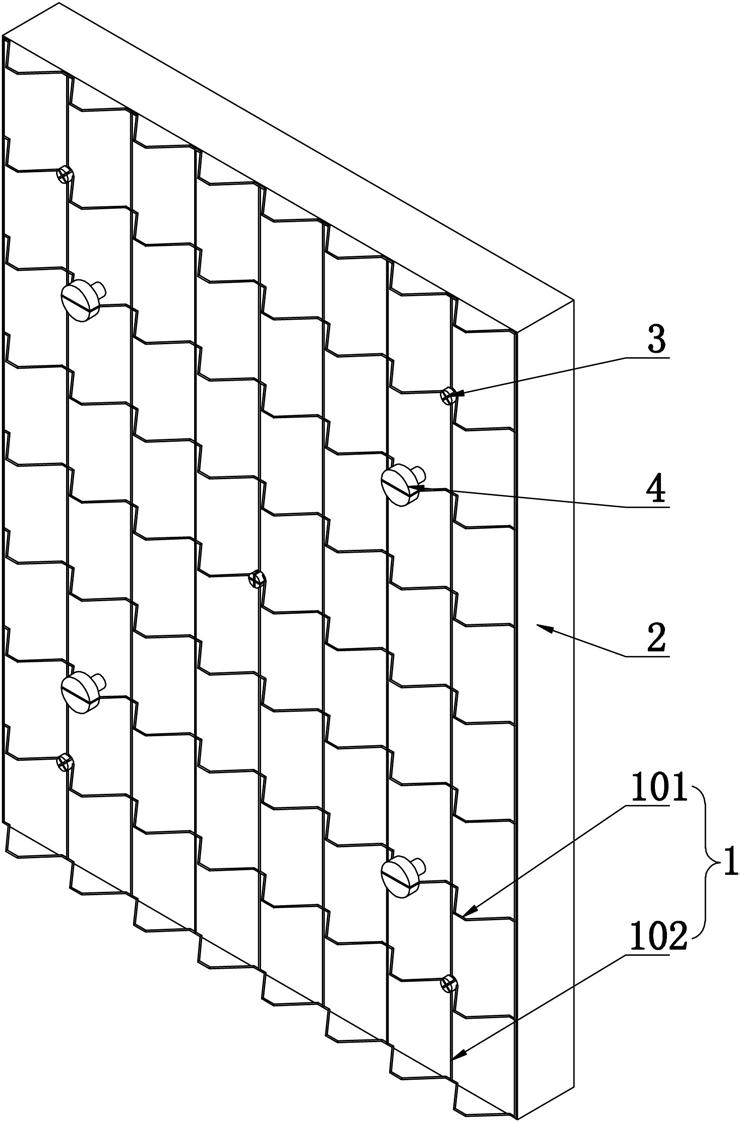

1.一种槽型钢丝网架现浇内置保温板,其特征在于,包括槽型钢丝网架(1)、板体(2)和连接锚钉组,所述连接锚钉组包括第一连接锚钉(3)和第二连接锚钉(4),所述第一连接锚钉(3)一端与槽型钢丝网架(1)内侧固定连接、另一端伸出板体(2),所述第二连接锚钉(4)一端与槽型钢丝网架(1)外侧连接、另一端伸出板体(2);

所述槽型钢丝网架(1)包括经丝(101)和纬丝(102),所述经丝(101)和纬丝(102)均为平行等距阵列设置的多个,经丝(101)和纬丝(102)将槽型钢丝网架(1)分成若干个网格,经丝(101)和纬丝(102)的交汇处形成节点,每个网格中的经丝(101)均包括第一水平段(1011)、第二水平段(1012)和支撑段(1013),两个所述第一水平段(1011)分别位于网格两侧且与贴合在板体(2)上,所述第二水平段(1012)位于网格中部且位于第一水平段(1011)外侧且远离板体(2),两个所述支撑段(1013)分别位于两个第一水平段(1011)与第二水平段(1012)之间;

所述板体(2)上设置有若干个连接孔,所述连接锚钉(3)对应设置在板体(2)的连接孔内。

2.根据权利要求1所述的一种槽型钢丝网架现浇内置保温板,其特征在于,所述第一连接锚钉(3)包括连接套(301)和锚钉(302),所述连接套(301)包括一体成型的连接段(3011)和定位段(3012),所述连接段(3011)为隔热材质制成的圆柱体,所述定位段(3012)为隔热材质制成的呈圆管,所述锚钉(302)固定套合在定位段(3012)内。

3.根据权利要求2所述的一种槽型钢丝网架现浇内置保温板,其特征在于,所述连接段(3011)上端设置有连接槽(303),所述连接槽(303)包括插槽(3031)、转动槽(3032)和定位槽(3033),所述插槽(3031)呈十字形且竖直设置在连接段(3011)上端面中心处,所述定位槽(3033)呈十字形且竖直设置在连接段(3011)中部横截面中心处,定位槽(3033)与插槽(3031)形成夹角,所述转动槽(3032)水平设置在插槽(3031)下端,四个转动槽(3032)以连接段(3011)的中轴线为圆心均匀圆周阵列设置,转动槽(3032)一侧与插槽(3031)的一边连通、另一侧与该插槽(3031)的一边对应的定位槽(3033)的一边连通。

4.根据权利要求3所述的一种槽型钢丝网架现浇内置保温板,其特征在于,所述插槽(3031)的下端面与定位槽(3033)的下端面平齐,插槽(3031)的高度值大于定位槽(3033)的高度值。

5.根据权利要求3所述的一种槽型钢丝网架现浇内置保温板,其特征在于,所述板体(2)上的连接孔均位于槽型钢丝网架(1)的节点处。

6.根据权利要求2所述的一种槽型钢丝网架现浇内置保温板,其特征在于,所述连接孔的直径值等于定位段(3012)的外径值,连接孔与定位段(3012)过盈配合。

7.根据权利要求1所述的一种槽型钢丝网架现浇内置保温板,其特征在于,所述第二连接锚钉(4)包括一体成型的卡接段(401)、限位段(402)和锚接段(403),所述卡接段(401)上端设置有与第二水平段(1012)和支撑段(1013)对应的卡接槽,所述限位段(402)下端面抵至板体(2),所述锚接段(403)穿过板体(2)向外伸出。

8.根据权利要求1所述的一种槽型钢丝网架现浇内置保温板,其特征在于,所述板体(2)靠近槽型钢丝网架(1)的一侧设置有网格状的凹槽,所述槽型钢丝网架(1)的纬丝(102)和经丝(101)的第一水平段(1011)均位于板体(2)的凹槽内。
