专利号: 2020201279709
申请人: 浙江中智物联科技集团有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

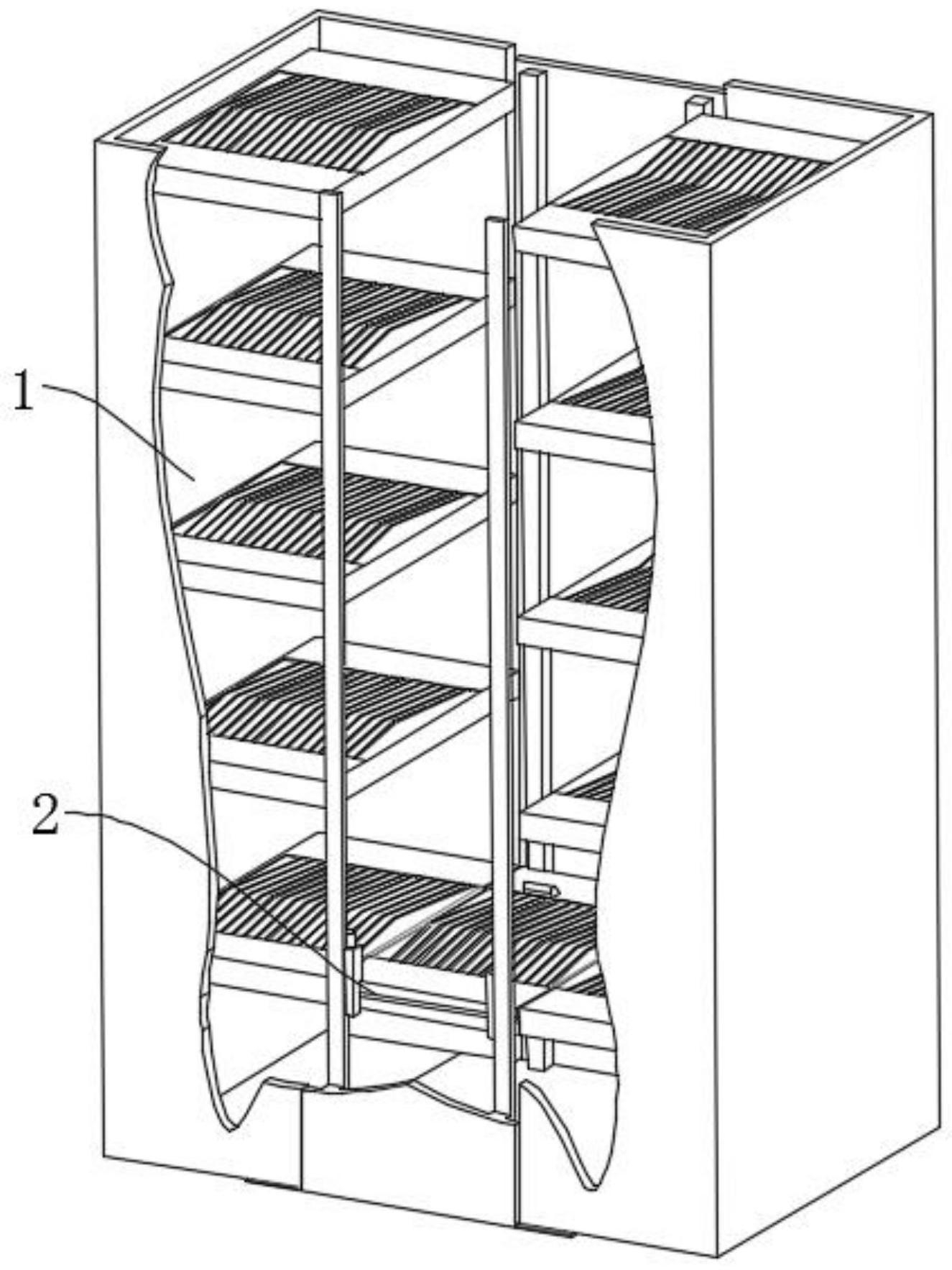

1.一种地下立体停车库的车辆横移装置,所述停车库包括升降电梯(2)和定位于所述升降电梯(2)两侧的停车仓(1);其特征在于:所述横移装置包括分别设置在所述升降电梯(2)和所述停车仓(1)中的辊轮驱动机构(3);

传送带(4),所述传送带(4)接受所述辊轮驱动机构(3)的驱动,用于传送停放其上面的车辆;

过渡组件(5),所述过渡组件(5)设置在所述升降电梯(2)与所述停车仓(1)对接的所述辊轮驱动机构(3)之间;

其中,所述过渡组件(5)包括若干转动柱以及套设在所述转动柱和外侧的摩擦带(8)。

2.根据权利要求1所述的地下立体停车库的车辆横移装置,其特征在于:所述过渡组件(5)呈横向阵列,并与所述升降电梯(2)和所述停车仓(1)呈交错连接。

3.根据权利要求1或2所述的地下立体停车库的车辆横移装置,其特征在于:所述过渡组件(5)上端面与所述辊轮驱动机构(3)上端面齐平。

4.根据权利要求1或2所述的地下立体停车库的车辆横移装置,其特征在于:所述转动柱数量为三个,分别为第一转动柱(601)、第二转动柱(602)、第三转动柱(603),且三个所述转动柱的位置关系为:以所述第一转动柱(601)为基准,所述第二转动柱(602)、所述第三转动柱(603)与所述第一转动柱(601)相连形成的平面互相垂直。

5.根据权利要求3所述的地下立体停车库的车辆横移装置,其特征在于:所述转动柱数量为三个,分别为第一转动柱(601)、第二转动柱(602)、第三转动柱(603),且三个所述转动柱的位置关系为:以所述第一转动柱(601)为基准,所述第二转动柱(602)、所述第三转动柱(603)与所述第一转动柱(601) 相连形成的平面互相垂直。

6.根据权利要求4所述的地下立体停车库的车辆横移装置,其特征在于:所述第二转动柱(602)与所述第三转动柱(603)之间还设有限位柱(7),所述限位柱(7)与所述转动柱轴线平行。

7.根据权利要求5所述的地下立体停车库的车辆横移装置,其特征在于:所述第二转动柱(602)与所述第三转动柱(603)之间还设有限位柱(7),所述限位柱(7)与所述转动柱轴线平行。

8.根据权利要求6或7所述的地下立体停车库的车辆横移装置,其特征在于:所述摩擦带(8)一面与所述转动柱接触,另一面与所述限位柱(7)接触。

9.根据权利要求1所述的地下立体停车库的车辆横移装置,其特征在于:所述辊轮驱动机构(3)包括电动机(301)、转动辊(302)、安装板(303);所述电动机(301)设置在所述升降电梯(2)中,用于驱动所述转动辊(302)转动;所述转动辊(302)一端转动设置在所述安装板(303)上。

10.根据权利要求9所述的地下立体停车库的车辆横移装置,其特征在于:所述转动辊(302)为中空结构,中间设置有与所述电动机(301)相连的转动轴(304),所述转动轴(304)与所述转动辊(302)之间连接有若干均匀排列的支撑柱(305)。
