专利号: 2020201305258
申请人: 南安市科联专利应用服务有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

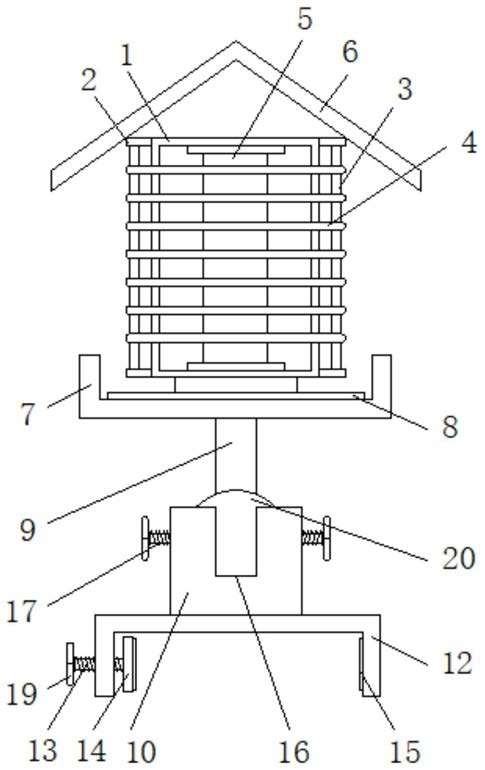

1.一种捕蚊照明景观灯,包括灯罩(1),其特征在于:所述灯罩(1)的一侧外壁上通过螺栓固定连接有固定环(2),所述固定环(2)的一侧外壁上焊接有第一电蚊丝(3),所述第一电蚊丝(3)的一侧外壁上焊接有第二电蚊丝(4),所述灯罩(1)的一侧内壁中央位置处通过螺栓固定连接有照明灯(5),且灯罩(1)的顶部通过螺栓固定连接有防雨罩(6),所述灯罩(1)的底部通过螺栓固定连接有收集座(7),所述收集座(7)的顶部靠近灯罩(1)的一侧位置处通过螺栓固定连接有电加热板(8),所述收集座(7)的底部中央位置处通过螺栓固定连接有支撑杆(9),所述支撑杆(9)的底端焊接有滚珠(20),所述滚珠(20)的一侧外壁上套设有滚珠座(10),所述滚珠座(10)的内部靠近滚珠(20)的一侧位置处开设有滚珠槽(11),所述滚珠座(10)的底部通过螺栓固定连接有夹座(12),所述夹座(12)的一侧外壁上通过螺纹旋合连接有第一螺杆(13),所述第一螺杆(13)的一端焊接有夹板(14),所述夹板(14)的一侧外壁上和夹座(12)的一侧内壁上均嵌入有软胶垫(15),所述滚珠座(10)的一侧外壁上开设有卡槽(16),且滚珠座(10)的一侧外壁上靠近卡槽(16)的一侧位置处通过螺纹旋合连接有第二螺杆(17),所述第二螺杆(17)的一端焊接有抵板(18),所述第一螺杆(13)和第二螺杆(17)的一端均焊接有手轮(19)。

2.根据权利要求1所述的一种捕蚊照明景观灯,其特征在于:所述固定环(2)共设置有两个,且两个固定环(2)对称设置在灯罩(1)的一侧外壁上。

3.根据权利要求1所述的一种捕蚊照明景观灯,其特征在于:所述防雨罩(6)为空心圆锥体结构。

4.根据权利要求1所述的一种捕蚊照明景观灯,其特征在于:所述第二螺杆(17)共设置有两个,且两个第二螺杆(17)对称设置在滚珠座(10)的一侧外壁上。

5.根据权利要求1所述的一种捕蚊照明景观灯,其特征在于:所述抵板(18)与滚珠(20)相契合,且抵板(18)为弧形结构。

6.根据权利要求1所述的一种捕蚊照明景观灯,其特征在于:所述滚珠(20)与滚珠槽(11)滚动接触。
