专利号: 2020201327172
申请人: 福建奇胜环保建材科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2025-02-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

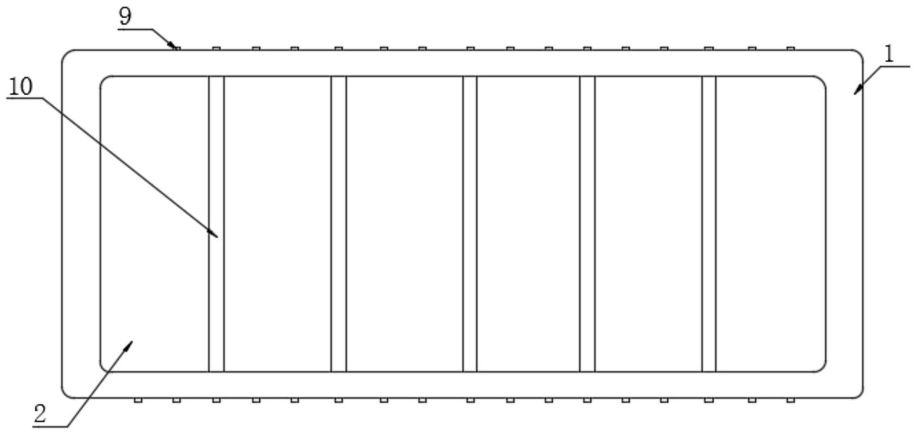

1.一种可调整尺寸及形状的加气砖生产模具,包括箱体(1),其特征在于:所述箱体(1)顶部开设有第一凹槽(2),所述箱体(1)两侧均开设有第二凹槽(3),所述第二凹槽(3)内部固定连接有固定块(4),所述固定块(4)一侧设有第一滑块(5),所述第一滑块(5)与第二凹槽(3)滑动连接,所述第一凹槽(2)内部开设有第一卡合槽(6),所述第一卡合槽(6)与第二凹槽(3)连通,所述第一卡合槽(6)与第一凹槽(2)连通,所述第一卡合槽(6)内部滑动连接有第一卡合块(7),所述第一卡合块(7)一端与第一滑块(5)外壁一侧固定连接,所述第一卡合块(7)外壁设有第一弹簧(8),所述固定块(4)内部贯穿有固定螺钉(9),所述固定螺钉(9)与固定块(4)螺纹连接,所述第一凹槽(2)内部设有挡板(10),所述挡板(10)两端均开设有第二卡合槽(11),所述第二卡合槽(11)一侧开设有第三凹槽(12),所述第三凹槽(12)与第二卡合槽(11)连通,所述第三凹槽(12)内部滑动连接有第二滑块(13),所述第二滑块(13)与第二卡合槽(11)之间设有第二弹簧(14),所述第二卡合槽(11)内部滑动连接有第二卡合块(15),所述第二卡合块(15)一端与第二滑块(13)外壁一侧固定连接,所述第二卡合块(15)与第一卡合槽(6)滑动连接。

2.根据权利要求1所述的一种可调整尺寸及形状的加气砖生产模具,其特征在于:所述第二凹槽(3)的数量设置为多个,多个所述第二凹槽(3)均匀分布于箱体(1)两侧。

3.根据权利要求1所述的一种可调整尺寸及形状的加气砖生产模具,其特征在于:所述第一弹簧(8)一端与第一滑块(5)外壁固定连接,所述弹簧另一端与第二凹槽(3)内壁固定连接。

4.根据权利要求1所述的一种可调整尺寸及形状的加气砖生产模具,其特征在于:所述挡板(10)的数量设置为多个,多个所述挡板(10)均匀分布于第一凹槽(2)内部。

5.根据权利要求1所述的一种可调整尺寸及形状的加气砖生产模具,其特征在于:所述第二弹簧(14)一端与第二滑块(13)外壁一侧固定连接,所述第二弹簧(14)另一端与第三凹槽(12)内壁固定连接。

6.根据权利要求1所述的一种可调整尺寸及形状的加气砖生产模具,其特征在于:所述第二卡合槽(11)的数量设置为多个,多个所述第二卡合槽(11)对称分布于挡板(10)两端。

7.根据权利要求1所述的一种可调整尺寸及形状的加气砖生产模具,其特征在于:所述第一卡合槽(6)与第二卡合槽(11)直径相同,所述第二凹槽(3)和第三凹槽(12)直径大于第一卡合槽(6)直径。
