专利号: 2020201357178
申请人: 青岛浩晓工贸有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

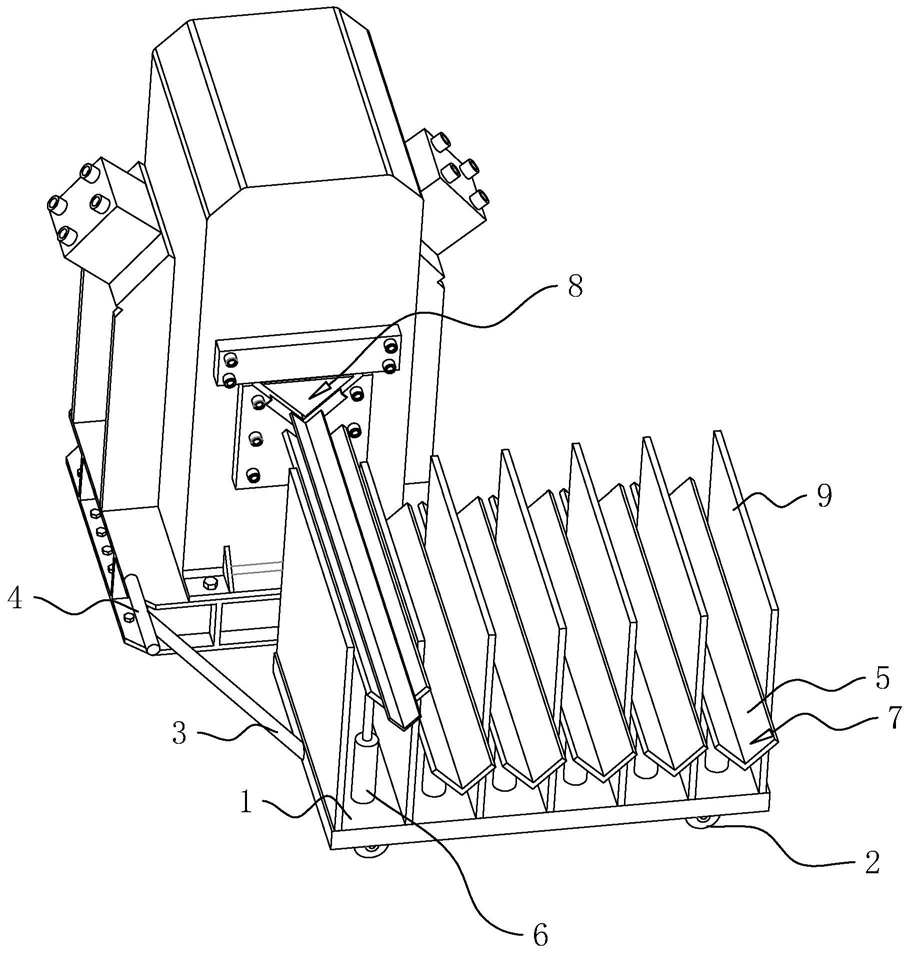

1.一种角钢切断机用角钢运输车,其特征在于,包括车身板(1),车身板(1)设置有滚轮(2),且车身板(1)上设置有用于收纳角钢的收纳装置,所述收纳装置包括接料长板(5)和支撑液压缸(6),所述支撑液压缸(6)的缸体垂直于车身板(1),并与车身板(1)固定连接,所述支撑液压缸(6)的活塞杆与接料长板(5)垂直固定连接,所述接料长板(5)沿其长度方向开设有用于放置角钢的直角状V型槽(7),所述车身板(1)上在位于接料长板(5)的两侧固定连接有用于阻挡角钢从接料长板(5)上落出的挡料机构。

2.根据权利要求1所述的一种角钢切断机用角钢运输车,其特征在于,所述挡料机构包括两块侧壁挡板(9),所述侧壁挡板(9)位于接料长板(5)的两侧,且侧壁挡板(9)垂直固定连接在车身板(1)上,所述接料长板(5)与侧壁挡板(9)滑动贴合。

3.根据权利要求2所述的一种角钢切断机用角钢运输车,其特征在于,所述支撑液压缸(6)设置有一对,且分别位于接料长板(5)的两端,所述支撑液压缸(6)的活塞杆与缸体分别与接料长板(5)和车身板(1)垂直固定连接。

4.根据权利要求3所述的一种角钢切断机用角钢运输车,其特征在于,所述车身板(1)上设置有多个接料长板(5)、支撑液压缸(6)和侧壁挡板(9),并相邻排列设置在车身板(1)上。

5.根据权利要求4所述的一种角钢切断机用角钢运输车,其特征在于,所述相邻的接料长板(5)共用一块侧壁挡板(9)。

6.根据权利要求2所述的一种角钢切断机用角钢运输车,其特征在于,所述侧壁挡板(9)的长度短于接料长板(5)的长度,且侧壁挡板(9)沿其长度方向的两端位于接料长板(5)长度方向的两端之间。

7.根据权利要求1所述的一种角钢切断机用角钢运输车,其特征在于,所述车身板(1)上固定连接有推动柱(3),所述推动柱(3)固定设置有推动把手(4)。

8.根据权利要求7所述的一种角钢切断机用角钢运输车,其特征在于,所述推动把手(4)上设置有防滑纹。
