专利号: 2020201421352
申请人: 郑州中天建筑节能有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-03-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

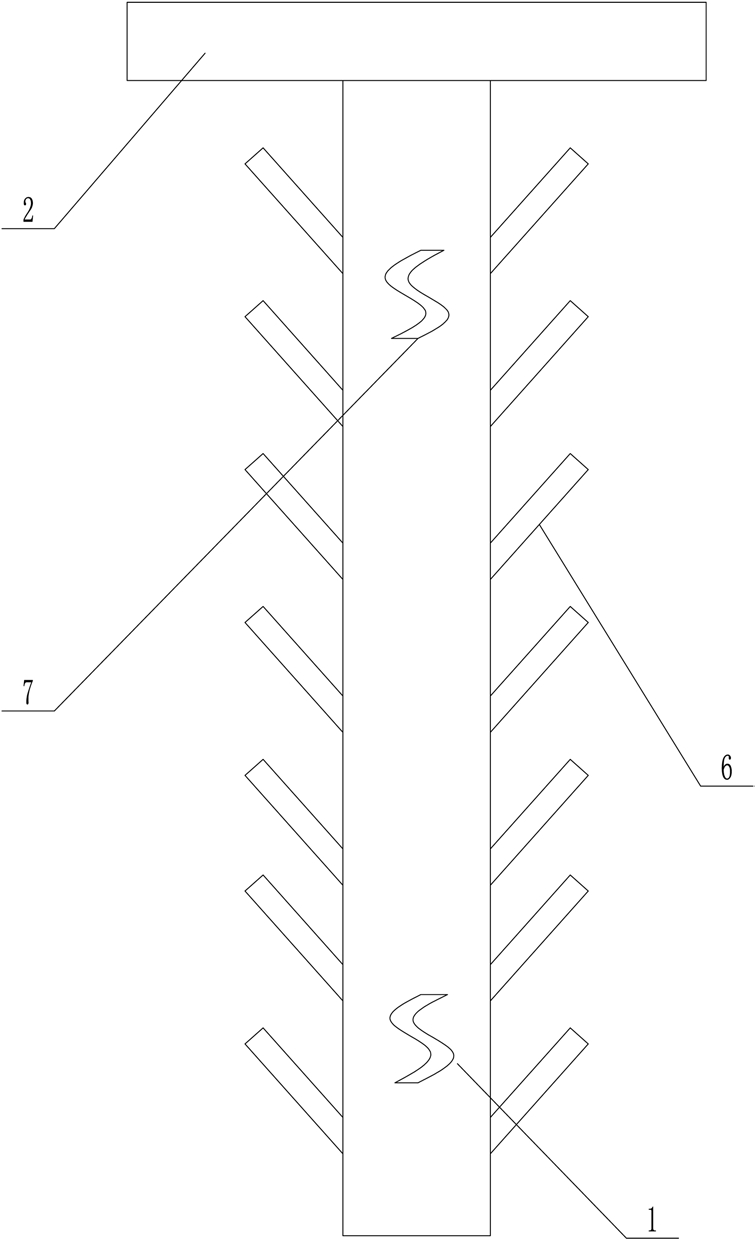

1.一种保温结构一体化无冷热桥塑料铆钉,包括铆钉杆,其特征在于:所述铆钉杆为圆筒状,所述铆钉杆上部设置有铆体,所述铆体外部为环形凸楞,所述凸楞中部设置有圆形塞片,所述塞片与所述凸楞通过加强筋肋连接,所述铆钉杆顶部中心点与所述铆体中心点重合,所述铆钉杆相对的两侧壁上设置有翼板,所述翼板为弧形板,所述翼板与所述铆钉杆倾斜设置,所述翼板与所述铆钉杆夹角的角度为30-60°,所述翼板远离所述铆钉杆一端朝向铆体,所述铆钉杆的侧壁上设置有防滑开口,所述防滑开口的形状为“S”形。

2.根据权利要求1所述的一种保温结构一体化无冷热桥塑料铆钉,其特征在于:所述铆体与所述铆钉杆一体成型。

3.根据权利要求1所述的一种保温结构一体化无冷热桥塑料铆钉,其特征在于:所述翼板数量为多个,且自铆体下方至铆钉杆下端呈线性均匀分布在两侧壁上。

4.根据权利要求1所述的一种保温结构一体化无冷热桥塑料铆钉,其特征在于:所述防滑开口的数量为多个,分布在侧壁上未设置翼板的位置,所述防滑开口的宽度为0.2-0.5厘米。

5.根据权利要求1所述的一种保温结构一体化无冷热桥塑料铆钉,其特征在于:所述铆钉杆的内径为1-2厘米,所述铆钉杆的厚度为0.3-0.8厘米。

6.根据权利要求1所述的一种保温结构一体化无冷热桥塑料铆钉,其特征在于:所述铆体的外径为3-5厘米,所述塞片直径为1.5-2.5厘米。

7.根据权利要求1所述的一种保温结构一体化无冷热桥塑料铆钉,其特征在于:所述铆钉杆的内壁设置有凹槽。

8.据权利要求7所述的一种保温结构一体化无冷热桥塑料铆钉,其特征在于:所述凹槽以防滑开口为中心向四周扩散分布,所述凹槽的深度为0.1-0.2厘米。
