专利号: 2020201421460
申请人: 郑州中天建筑节能有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

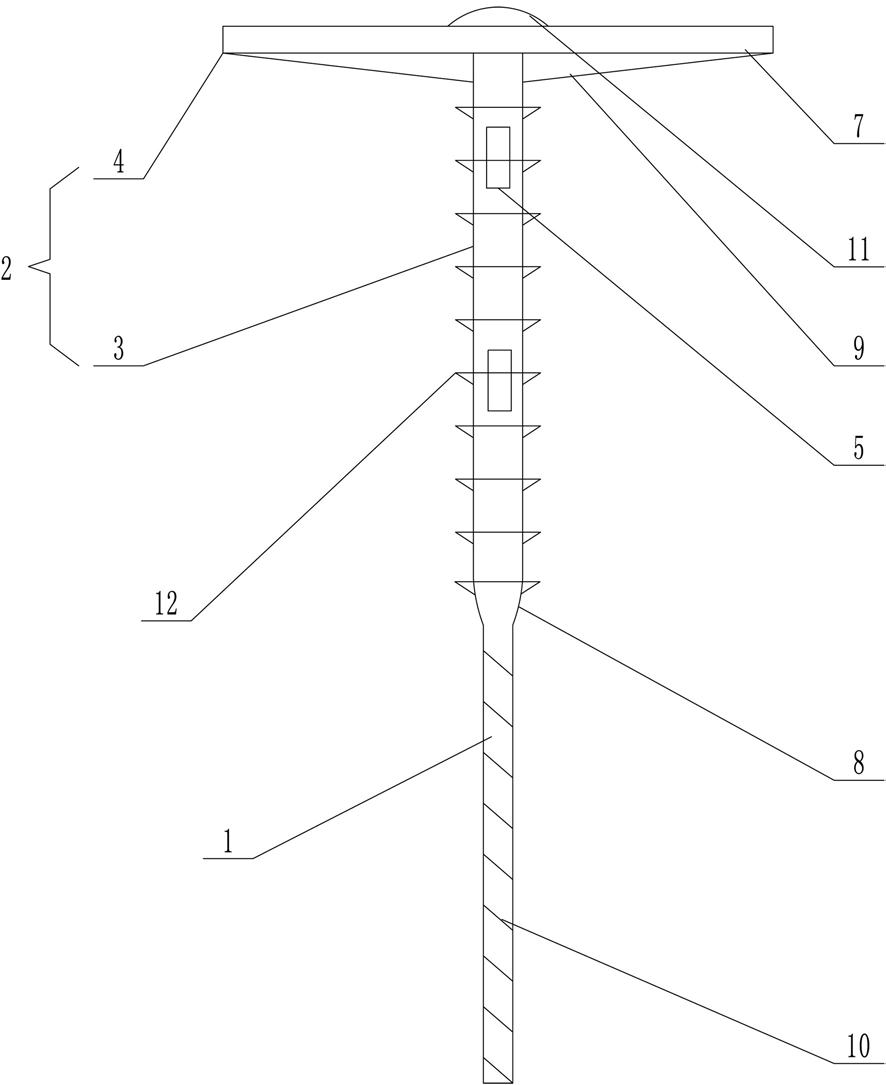

1.一种保温结构一体化无冷热桥铆钉,包括钉杆,其特征在于:所述钉杆上部设置有铆套,所述铆套包括用于连接钉杆的套筒和位于套筒上部的铆盖,所述套筒侧壁上开设有防滑槽,所述铆盖呈环形,所述铆盖包括位于套筒上部的盖片和位于盖片外的凸楞,所述盖片直径大于所述套筒的直径,所述套筒的下端与所述钉杆外壁贴合,所述套筒下端设置有横截面为梯形塞柱,所述套筒的外壁上设置有防滑片,所述套筒的内壁上设置有隔热层,所述盖片和凸楞之间设置有加强筋肋,所述钉杆外壁上设置有防滑螺纹。

2.根据权利要求1所述的一种保温结构一体化无冷热桥铆钉,其特征在于:所述防滑片自钉杆下端向上依次排列,所述防滑片横截面为梯形,所述防滑片直径较小的一端与所述套筒外壁连接,另一端朝向铆盖方向。

3.根据权利要求1所述的一种保温结构一体化无冷热桥铆钉,其特征在于:所述加强筋肋与盖片连接一端向下延伸至所述套筒外侧壁,所述加强筋肋的横截面为三角形。

4.根据权利要求1所述的一种保温结构一体化无冷热桥铆钉,其特征在于:所述盖片上端面设置有半球形的凸帽。

5.根据权利要求1所述的一种保温结构一体化无冷热桥铆钉,其特征在于:所述防滑槽的数量为多个,且均匀分布在所述套筒的侧壁上,所述防滑槽的宽度为0.5-0.8厘米。

6.根据权利要求1所述的一种保温结构一体化无冷热桥铆钉,其特征在于:所述套筒的壁厚为0.3-0.8厘米,所述套筒内径为0.7-1.5厘米。

7.根据权利要求1所述的一种保温结构一体化无冷热桥铆钉,其特征在于:所述隔热层采用石棉材质,所述隔热层的厚度为0.2-0.5厘米。

8.根据权利要求1所述的一种保温结构一体化无冷热桥铆钉,其特征在于:所述钉杆的直径为0.7-1.2厘米。
