专利号: 2020201628697
申请人: 重庆慧库科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

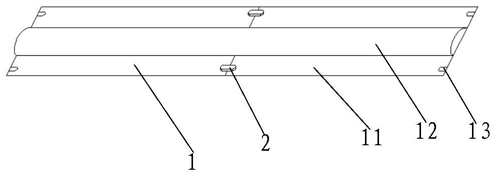

1.一种COB灯带,其特征在于,包括至少两根子灯带,所述子灯带沿长度方向依次连接形成所述COB灯带;所述子灯带包括柔性电路板和设置于所述柔性电路板至少一面上的封装层,所述封装层设置于所述柔性电路板的表面并沿所述柔性电路板的长度方向延伸,且所述封装层在所述子灯带之间连续设置,相邻的所述子灯带上设置的所述封装层为一体;

至少两颗LED芯片封装于所述封装层内,并与所述柔性电路板固定连接和电性连接;相邻子灯带之间电性连接。

2.如权利要求1所述的COB灯带,其特征在于,相邻的所述子灯带之间,所述子灯带的长度方向上的连接端面相对设置,且相邻子灯带的对应的表面位于同一平面上。

3.如权利要求2所述的COB灯带,其特征在于,各所述子灯带的柔性电路板的长度方向上的两端的端部设置有电性连接区,相邻的所述子灯带上的电性连接区位于同一面上,电性连接件固定设置于相邻的所述电性连接区上,并同时与相邻的电性连接区均固定连接。

4.如权利要求3所述的COB灯带,其特征在于,所述电性连接件包括焊锡或导电胶布。

5.如权利要求1所述的COB灯带,其特征在于,所述封装层覆盖于所述柔性电路板的整个表面。

6.如权利要求5所述的COB灯带,其特征在于,所述柔性电路板的侧边边缘,设置有用于标记所述柔性电路板的剪切位置的缺口。

7.如权利要求1-6任一项所述的COB灯带,其特征在于,所述封装层仅设置于所述柔性电路板的一面;还包括连接板,所述连接板跨过相邻的子灯带并固定设置于所述子灯带的封装层的背面。

8.如权利要求7所述的COB灯带,其特征在于,所述连接板粘接于所述子灯带上。

9.如权利要求7所述的COB灯带,其特征在于,所述连接板在所述柔性电路板的宽度方向上的尺寸,小于等于所述柔性电路板的宽度;所述连接板在所述柔性电路板的长度方向上的尺寸,小于等于预设数量的LED芯片的长度。

10.如权利要求1-6任一项所述的COB灯带,其特征在于,所述封装层同时设置于所述柔性电路板的两面。
