专利号: 2020201628714
申请人: 沙福电气(上海)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

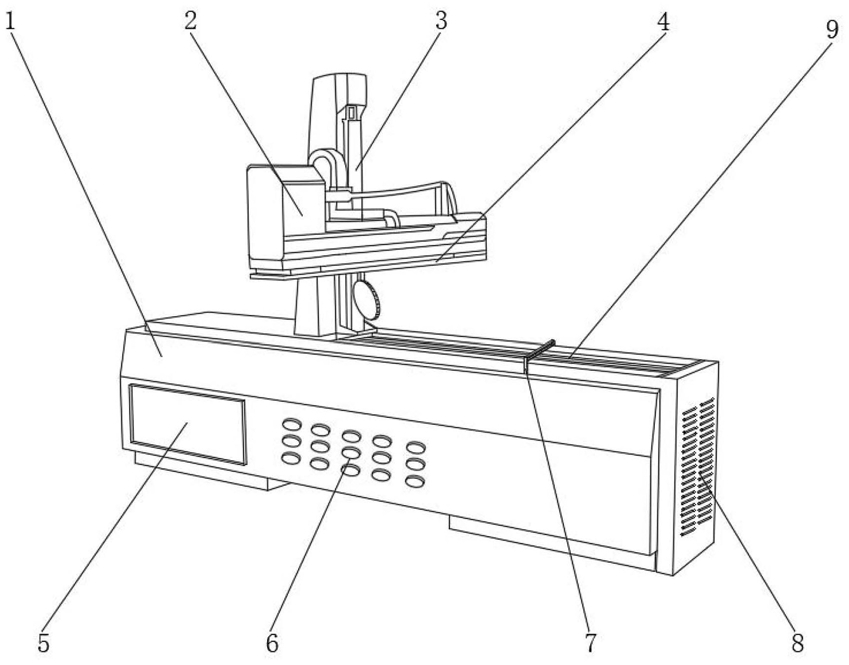

1.一体化切割加工数控机床,包括数控机床主体(1),其特征在于:所述数控机床主体(1)的上端外表面设置有升降台(3)与切割槽(9),所述切割槽(9)位于升降台(3)的一侧,所述升降台(3)的前端外表面设置有操作台(2),所述升降台(3)的下端外表面设置有升降式活动式切割机构(4),所述数控机床主体(1)的一侧外表面设置有显示面板(5)与控制面板(6),所述控制面板(6)位于显示面板(5)的一侧,所述切割槽(9)的上端外表面设置有升降压合机构(7),所述数控机床主体(1)的前端外表面设置有散热口(8)。2.根据权利要求1所述的一体化切割加工数控机床,其特征在于:所述升降式活动式切割机构(4)包括固定座(401)、滑座(402)、活动杆(403)、切割片(404)、滑槽座(405)、螺纹杆(406),所述滑座(402)位于固定座(401)的一侧外表面,所述螺纹杆(406)位于滑座(402)的一侧,所述滑槽座(405)位于螺纹杆(406)的一侧,所述活动杆(403)位于滑槽座(405)的内部,所述切割片(404)位于活动杆(403)的一侧。3.根据权利要求1所述的一体化切割加工数控机床,其特征在于:所述升降压合机构(7)包括支撑架(701)、固定螺栓(702)、支撑板(703)、气缸(704)、压合固定板(705),所述支撑架(701)位于支撑板(703)的两侧,所述固定螺栓(702)位于支撑架(701)的一侧,所述气缸(704)位于支撑板(703)的下端,所述压合固定板(705)位于气缸(704)的下端。4.根据权利要求2所述的一体化切割加工数控机床,其特征在于:所述固定座(401)与滑座(402)之间设置有滑槽,所述固定座(401)的一侧通过滑槽与滑座(402)的一侧活动连接,所述活动杆(403)与滑槽座(405)之间设置有活动槽,所述滑槽座(405)的内部通过活动槽与活动杆(403)的外壁活动连接。5.根据权利要求3所述的一体化切割加工数控机床,其特征在于:所述支撑架(701)与支撑板(703)之间设置有固定块,所述支撑架(701)的内侧通过固定块与支撑板(703)的两侧固定连接,所述压合固定板(705)与气缸(704)之间设置有焊接块,所述气缸(704)的下端外表面通过焊接块与压合固定板(705)的上端外表面固定连接。6.根据权利要求1所述的一体化切割加工数控机床,其特征在于:所述操作台(2)与升降台(3)设置有滑轨,所述升降台(3)的前端外表面通过滑轨与操作台(2)的后端外表面活动连接。
