专利号: 2020201635972
申请人: 贾琦
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

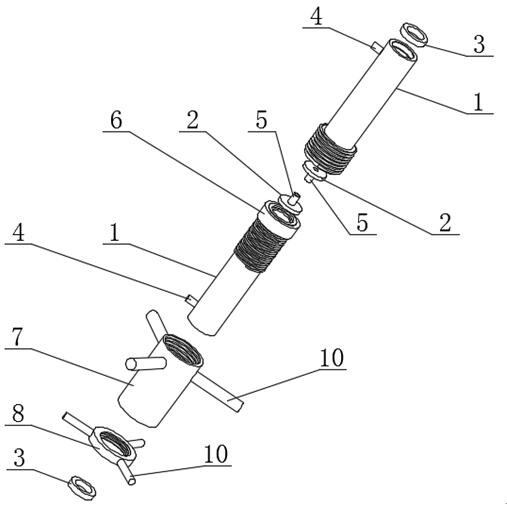

1.一种预制叠合梁钢筋连接用全灌浆套筒,其特征在于,包括:

预连接套筒,其设有两个,其包括套筒本体(1)、设在套筒本体(1)一端的密封挡板(2);

所述套筒本体(1)的端口处设有密封橡胶环(3),所述套筒本体(1)外壁上临近端口处设有灌浆接管(4),所述密封挡板(2)上设有排浆接管(5);

螺纹连接组件,其可拆卸地连接在两个套筒本体(1)之间,并使两个套筒本体(1)轴心线重合。

2.如权利要求1所述的一种预制叠合梁钢筋连接用全灌浆套筒,其特征在于,所述螺纹连接组件包括设在一个套筒本体(1)上的固定挡环(6)、套设在固定挡环(6)上的筒状旋帽(7)、设在一个套筒本体(1)上并与套筒本体(1)螺纹配合的止动环(8);所述筒状旋帽(7)一端设有限位挡环(9),所述限位挡环(9)套设在一个套筒本体(1)上,所述筒状旋帽(7)另一端与另一个套筒本体(1)螺纹配合,所述止动环(8)和固定挡环(6)对限位挡环(9)形成夹持状并实现筒状旋帽(7)相对套筒本体(1)的轴向固定。

3.如权利要求2所述的一种预制叠合梁钢筋连接用全灌浆套筒,其特征在于,所述筒状旋帽(7)和止动环(8)的外壁上垂直地设有锚固杆(10),所述锚固杆(10)相对筒状旋帽(7)和止动环(8)周向均布多个。

4.如权利要求2所述的一种预制叠合梁钢筋连接用全灌浆套筒,其特征在于,所述筒状旋帽(7)和止动环(8)的外壁外轮廓呈正多边形。

5.如权利要求2所述的一种预制叠合梁钢筋连接用全灌浆套筒,其特征在于,所述筒状旋帽(7)和止动环(8)的外壁上设有插孔(11),所述插孔(11)相对筒状旋帽(7)和止动环(8)周向均布多个。

6.如权利要求1所述的一种预制叠合梁钢筋连接用全灌浆套筒,其特征在于,所述套筒本体(1)内壁设有环形凸起(12),所述环形凸起(12)沿套筒本体(1)轴向均布多个。
