专利号: 2020201656517
申请人: 唐山微霖物业管理有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-03-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

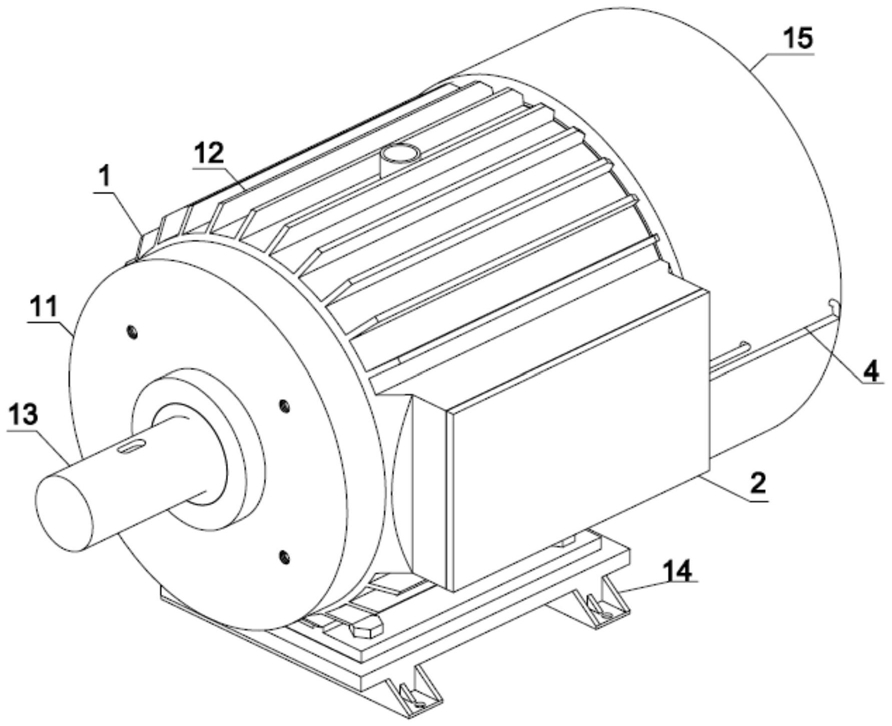

1.一种电机端盖与电机外壳之间的密闭组件,包括电机(1),其特征在于:所述电机(1)包括第一外壳(11),所述第一外壳(11)的右表面固定安装有连接件(16),所述连接件(16)的外表面紧密贴合有密封件(3),所述密封件(3)的外表面紧密贴合有后盖(15),所述第一外壳(11)的前表面固定安装有密闭接线盒(2),所述密闭接线盒(2)的内部套接有降温装置(4),所述密封件(3)包括环形密封件(31)和方形密封件(32),所述环形密封件(31)紧密贴合在连接件(16)的外表面,所述环形密封件(31)包括外密封片(33)和内密封片(34),所述外密封片(33)和内密封片(34)的外表面分别紧密贴合有内密封胶(36)和外密封胶(35),所述外密封片(33)和内密封片(34)的内表面分别固定安装有外倒刺(38)和内倒刺(37)。

2.根据权利要求1所述的一种电机端盖与电机外壳之间的密闭组件,其特征在于:所述第一外壳(11)的外表面均匀固定安装有散热片(12),所述第一外壳(11)的中心处套接有输出轴(13),所述后盖(15)的前表面开设有安装孔(17),所述第一外壳(11)的下表面固定安装有底座(14)。

3.根据权利要求2所述的一种电机端盖与电机外壳之间的密闭组件,其特征在于:所述密闭接线盒(2)包括第二外壳(21),所述第二外壳(21)的右表面开设有套接孔(22),所述套接孔(22)套接在降温装置(4)的外表面,所述第二外壳(21)的内表面紧密贴合在方形密封件(32)的外表面,所述方形密封件(32)的内表面紧密贴合有固定体(23),所述固定体(23)的前表面固定安装有盖板(24)。

4.根据权利要求3所述的一种电机端盖与电机外壳之间的密闭组件,其特征在于:所述方形密封件(32)与环形密封件(31)的截面构造相同。

5.根据权利要求4所述的一种电机端盖与电机外壳之间的密闭组件,其特征在于:所述降温装置(4)包括循环泵(41),所述循环泵(41)的输出端和输入端均固定安装有连接管(43),所述循环泵(41)的后表面固定安装有连接体(42),所述连接体(42)的后表面固定安装在第二外壳(21)的前表面,所述连接管(43)的两端固定安装有热量交换管(44),所述热量交换管(44)的左端套接在套接孔(22)的内表面,所述热量交换管(44)的右端固定安装有集热循环管(45),所述集热循环管(45)的右端套接在安装孔(17)的内表面,所述集热循环管(45)的前表面紧密贴合有半导体制冷片(46),所述循环泵(41)和半导体制冷片(46)与外部电源电连接。

6.根据权利要求5所述的一种电机端盖与电机外壳之间的密闭组件,其特征在于:所述固定体(23)的中部固定安装有隔板,所述降温装置(4)固定安装在隔板的右侧,所述隔板的左侧固定连接有电源线。
