专利号: 2020201692208
申请人: 西安今盛电气设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

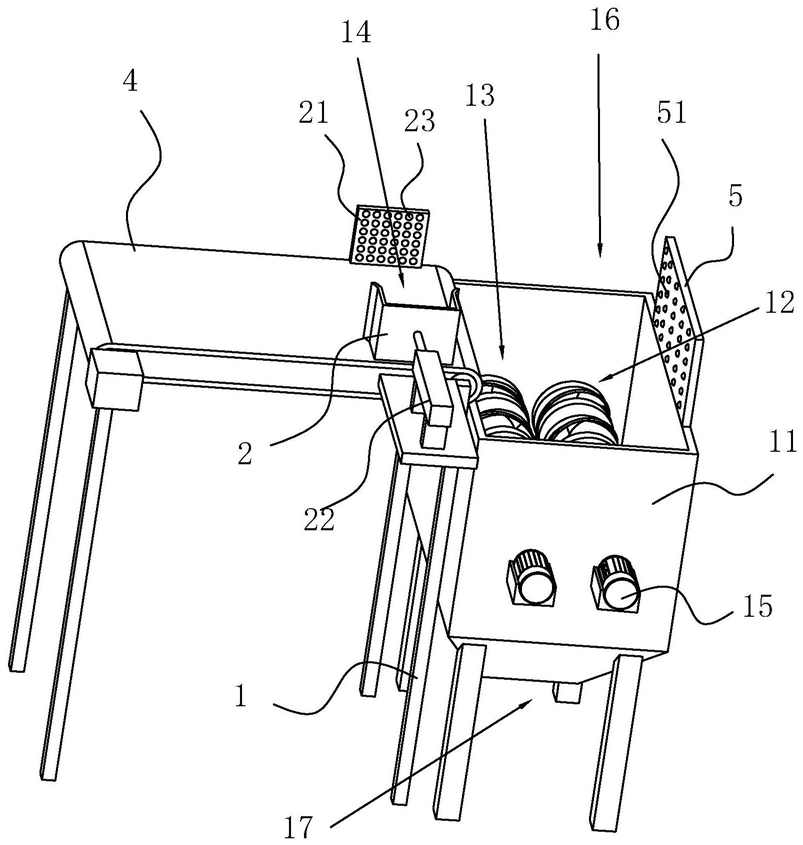

1.一种撕碎机,包括机架(1),所述机架(1)上设有撕碎箱(11),所述撕碎箱(11)内部设有相互平行的第一主轴(12)和第二主轴(13),所述第一主轴(12)和第二主轴(13)上交错设置有若干刀片(14),所述撕碎箱(11)顶部设有进料口(16),所述撕碎箱(11)底部设有出料口(17),其特征在于:所述进料口(16)的一侧设有相对设置的第一压板(2)和第二压板(21),所述第一压板(2)和第二压板(21)之间的间隙形成与进料口(16)对应的进料通道(24),所述第二压板(21)上设有驱动第二压板(21)沿垂直于第二压板(21)所在平面的方向移动的驱动装置(22),所述第一压板(2)和第二压板(21)相对侧面设有若干第一凸起(23)。

2.根据权利要求1所述的一种撕碎机,其特征在于:所述驱动装置(22)包括与第一压板(2)背离第二压板(21)一侧的气缸,所述气缸的推动轴轴向方向垂直于第一压板(2),所述气缸固定在机架(1)上。

3.根据权利要求1所述的一种撕碎机,其特征在于:所述第一压板(2)朝向进料口(16)和背离进料口(16)的一侧设有与第二压板(21)侧边贴合的限位板(3)。

4.根据权利要求3所述的一种撕碎机,其特征在于:所述限位板(3)远离第一压板(2)的一端设有导向板(31),所述导向板(31)由靠近限位板(3)向远离限位板(3)一侧向远离第二压板(21)一侧倾斜设置。

5.根据权利要求1所述的一种撕碎机,其特征在于:所述第一压板(2)和第二压板(21)上的第一凸起(23)交错设置。

6.根据权利要求1所述的一种撕碎机,其特征在于:所述第一压板(2)和第二压板(21)所在平面平行于竖直方向,所述第一压板(2)和第二压板(21)下方设有传送带(4),所述传送带(4)的一端与进料口(16)连接。

7.根据权利要求6所述的一种撕碎机,其特征在于:所述进料口(16)远离传送带(4)的一侧设有挡料板(5),所述挡料板(5)与进料口(16)远离传送带(4)的一侧边沿连接。

8.根据权利要求7所述的一种撕碎机,其特征在于:所述挡料板(5)朝向传送带(4)的一侧设有若干第二凸起(51)。
