专利号: 2020201711548
申请人: 南通和悦制辊设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 制冷或冷却;加热和制冷的联合系统;热泵系统;冰的制造或储存;气体的液化或固化
更新日期:2024-06-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

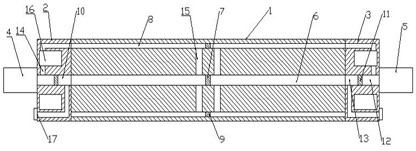

1.一种冷却均匀的冷却辊,其特征在于:包括辊体(1)、左侧过渡体(2)、右侧过渡体(3)、左侧轴体(4)和右侧轴体(5);所述辊体(1)的两端分别固定设置左侧过渡体(2)和右侧过渡体(3);所述左侧过渡体(2)和右侧过渡体(3)的端部分别固定设置左侧轴体(4)和右侧轴体(5);

所述的辊体(1)的中心设置有回流通道(6);所述回流通道(6)的中心设置有第一隔板(7);所述辊体(1)的外周设置冷却水通道(8);每个冷却水通道(8)的中部设置有第二隔板(9);

所述左侧过渡体(2)和右侧过渡体(3)的中心设置有导水通道(10);所述导水通道(10)的中部通过第三隔板(11)将导水通道(10)分为进水通道(12)和排水通道(13);所述的进水通道(12)通过过渡通道(14)与冷却水通道(8)连通;所述的排水通道(13)的一端与回流通道(6)连通,另一端与左侧过渡体(2)或者右侧过渡体(3)上的排水口(17)连接;

所述左侧轴体(4)和所述右侧轴体(5)的中心设置有冷却水导入腔(16);所述的冷却水导入腔(16)与所述的进水通道(12)连通;

所述的冷却水通道(8)的端部通过连接腔(15)与回流通道(6)连通。

2.根据权利要求1所述的一种冷却均匀的冷却辊,其特征在于:所述的连接腔(15)设置于靠近第一隔板和第二隔板处。

3.根据权利要求1所述的一种冷却均匀的冷却辊,其特征在于:所述辊体(1)的外周等间距设置有若干设置有12或者24道冷却水通道(8)。

4.根据权利要求1所述的一种冷却均匀的冷却辊,其特征在于:所述的左侧过渡体(2)和右侧过渡体(3)上设置有两个或者四个排水口(17)。

5.根据权利要求1所述的一种冷却均匀的冷却辊,其特征在于:所述的第一隔板和所述的第二隔板均为导热隔板。
