专利号: 2020201726793
申请人: 江苏纯润环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

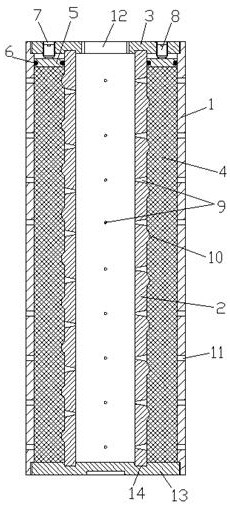

1.一种过滤器用分体式滤网,其特征在于,包括:第一护套、第二护套、管状滤芯、压环、第一盖板和第二盖板,所述第二盖板设置在第一护套的底部,所述第二护套同心设置在第一护套中而在第一护套内壁与第二护套外圆之间形成与管状滤芯对应的环状容腔,所述管状滤芯设置在环状容腔中,所述第二护套内壁上径向设置有与环状容腔连通的第一水孔,所述第一护套外圆上径向设置有与环状容腔连通的第二水孔,所述第一盖板设置在第一护套的顶部进行第二护套的压固,且第一盖板中设置有与第二护套内孔连通的进水孔,所述压环设置在环状容腔中且位于管状滤芯的顶部,所述第一盖板上环形阵列设置有数个螺纹孔,所述螺纹孔中设置有指向压环的螺钉。

2.根据权利要求1所述的过滤器用分体式滤网,其特征在于,所述管状滤芯为PP棉管状滤芯。

3.根据权利要求1所述的过滤器用分体式滤网,其特征在于,所述第二护套外圆上从下到上螺旋设置有凸筋。

4.根据权利要求1所述的过滤器用分体式滤网,其特征在于,所述第一水孔分别为锥形孔,且大直径端位于第二护套外圆上。

5.根据权利要求1所述的过滤器用分体式滤网,其特征在于,所述第一盖板和第二盖板外圆上分别设置有外螺纹,所述第一护套内孔底部和顶部分别设置有一段与外螺纹对应的内螺纹。

6.根据权利要求1所述的过滤器用分体式滤网,其特征在于,所述压环外圆和内孔中分别设置有密封圈。

7.根据权利要求1所述的过滤器用分体式滤网,其特征在于,所述第一盖板底面及第二盖板顶面分别内凹设置有与第二护套对应的定位环槽。
