专利号: 2020201796673
申请人: 滨海金盛机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-04-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

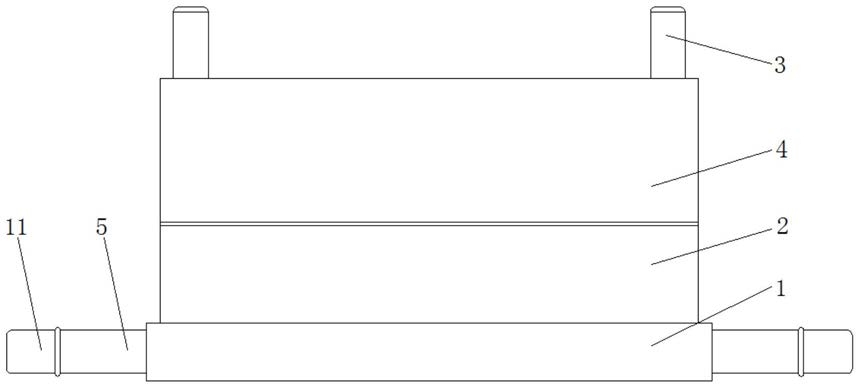

1.一种精密阀门用阀盖毛坯热锻模具,包括底板(1),其特征在于,所述底板(1)的顶面固定安装有下模座(2),所述下模座(2)的顶部固定安装有限位导柱(3),所述限位导柱(3)的表面活动套接有上模座(4),所述底板(1)的左侧和右侧均固定安装有连接板架(5),所述连接板架(5)两侧面的中部贯穿开设有内螺纹管(6),所述连接板架(5)的两侧面贯穿开设有滑动通槽(7),所述滑动通槽(7)的槽壁开设有限位槽(8),所述滑动通槽(7)的内部滑动连接有滑动棱条(9),所述滑动棱条(9)的表面固定安装有限位滑块(10),且限位滑块(10)滑动连接在限位槽(8)的内部,所述滑动棱条(9)位于限位槽(8)外部的一端固定安装有手持条架(11),所述手持条架(11)的侧面粘接有紧固垫圈(12),所述手持条架(11)远离滑动棱条(9)一侧面的中部开设有控制槽(13),所述控制槽(13)的槽壁与手持条架(11)的侧面贯穿安装有轴承(14),所述手持条架(11)通过轴承(14)转动连接有螺纹控制轴(15),且螺纹控制轴(15)螺纹连接在内螺纹管(6)的内部,所述螺纹控制轴(15)的端部固定安装有旋钮(16)。2.根据权利要求1所述的一种精密阀门用阀盖毛坯热锻模具,其特征在于,所述手持条架(11)的表面粘接有手持触条(17),且手持触条(17)为氟橡胶条。3.根据权利要求2所述的一种精密阀门用阀盖毛坯热锻模具,其特征在于,每个所述手持条架(11)上均分布四个手持触条(17),且四个手持触条(17)分布位于手持条架(11)表面的顶部和底部。4.根据权利要求1所述的一种精密阀门用阀盖毛坯热锻模具,其特征在于,每个所述连接板架(5)上均分布两个滑动通槽(7),且每个滑动通槽(7)内均分布两个限位槽(8)。5.根据权利要求1所述的一种精密阀门用阀盖毛坯热锻模具,其特征在于,所述手持条架(11)通过紧固垫圈(12)与连接板架(5)相打接,且紧固垫圈(12)采用氟橡胶材质制成。6.根据权利要求1所述的一种精密阀门用阀盖毛坯热锻模具,其特征在于,所述控制槽(13)的槽口处大于其槽内侧壁处。
