专利号: 2020201796921
申请人: 滨海金盛机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-04-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

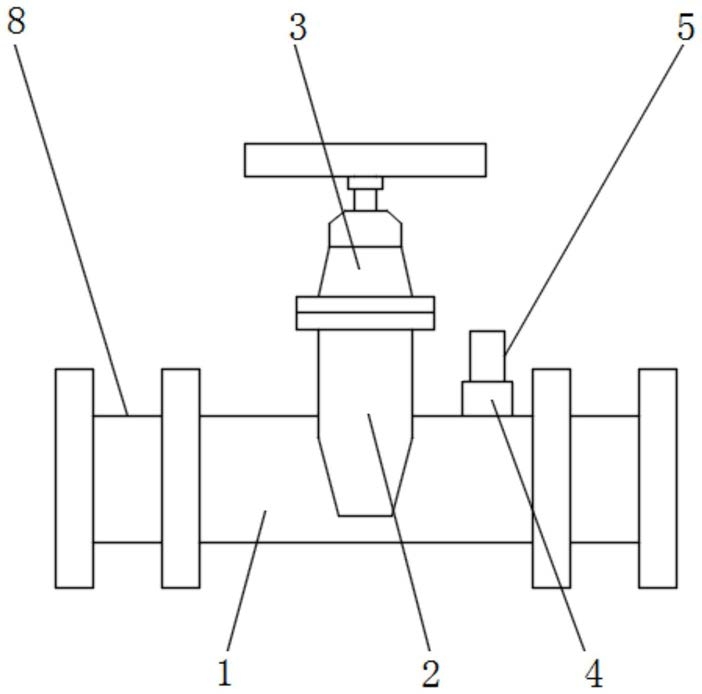

1.一种螺纹活塞避震用自锁式卡箍阀,包括阀体(1),其特征在于,所述阀体(1)的上端中间固定安装有固定座(2),所述固定座(2)的上端固定安装有阀座(3),所述阀体(1)的两端均固定安装有连接管(8),所述连接管(8)由第一法兰盘(9)、第二法兰盘(10)与波纹管(11)组成,所述波纹管(11)的两端分别与第一法兰盘(9)和第二法兰盘(10)固定连接,所述第一法兰盘(9)与第二法兰盘(10)的四周外表面均固定安装有连接板(12),所述连接板(12)的内部固定连接有连接螺栓(13),所述连接螺栓(13)的一端固定连接有固定接头(14),所述连接螺栓(13)的另一端外表面套设有连接螺母(15),所述连接螺栓(13)的中间外表面套设有弹簧(16)。2.根据权利要求1所述的一种螺纹活塞避震用自锁式卡箍阀,其特征在于,所述阀体(1)的外表面涂覆有电镀层,所述阀体(1)连接管(8)的数量为两组。3.根据权利要求1所述的一种螺纹活塞避震用自锁式卡箍阀,其特征在于,所述连接螺栓(13)的两端分别贯穿第一法兰盘(9)和第二法兰盘(10)上的连接板(12)并与第一法兰盘(9)和第二法兰盘(10)上的连接板(12)固定连接,所述弹簧(16)套设在连接螺栓(13)的外表面位于第一法兰盘(9)和第二法兰盘(10)之间的位置。4.根据权利要求1所述的一种螺纹活塞避震用自锁式卡箍阀,其特征在于,所述连接螺栓(13)的外表面位于连接板(12)的一侧的位置套设有橡胶垫,所述连接螺栓(13)的数量为四组,四组所述连接螺栓(13)在第一法兰盘(9)与第二法兰盘(10)之间呈矩形分布。5.根据权利要求1所述的一种螺纹活塞避震用自锁式卡箍阀,其特征在于,所述阀体(1)的上端位于固定座(2)的一侧的位置固定安装有安装座(4),所述安装座(4)的上端外表面固定安装有压力传感器(5)。6.根据权利要求1所述的一种螺纹活塞避震用自锁式卡箍阀,其特征在于,所述阀体(1)的下端外表面固定安装有安装管(6),所述安装管(6)呈U型结构,所述安装管(6)的中间外表面固定安装有压力表(7)。
