专利号: 2020201803978
申请人: 长春工程学院
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2023-11-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

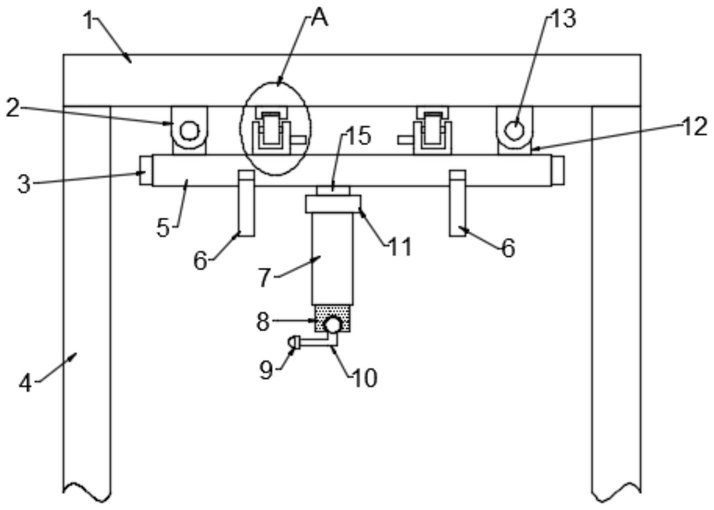

1.一种地下综合管廊移动照明系统,包括管廊顶壁(1)、管廊侧壁(4)和灯具(9),其特征在于:所述管廊顶壁(1)的下侧设有横梁(5),管廊顶壁(1)的底面上安装有支座(2),支座(2)上连接有导向滑块(13),导向滑块(13)上滑动设置有吊装滑块(12),吊装滑块(12)固定在横梁(5)上,横梁(5)上安装有移动手柄(6),管廊顶壁(1)和横梁(5)上设有用于给灯具(9)供电的导电组件,横梁(5)上还设有用于调节灯具(9)位置的调节组件。

2.根据权利要求1所述的地下综合管廊移动照明系统,其特征在于:

所述导电组件包括导电片(19)和紫铜滚轮(17);

所述管廊顶壁(1)的底面上安装有两个安装座(16),导电片(19)安装在安装座(16)上,横梁(5)上安装有两个紫铜滚轮(17),紫铜滚轮(17)与导电片(19)接触,紫铜滚轮(17)上连接有接线柱(18)。

3.根据权利要求1所述的地下综合管廊移动照明系统,其特征在于:

所述调节组件包括T型滑块(15)、支撑杆(7)和支撑块(8);

所述横梁(5)的底部开设有T型滑槽(14),T型滑块(15)滑动安装在T型滑槽(14)内,T型滑块(15)的底部设有固定板(11),支撑杆(7)安装在固定板(11)上,支撑杆(7)的底部设有支撑块(8),支撑块(8)上开设有球形槽(21),球形槽(21)内设有球头(20),球头(20)上连接有L型杆(10),灯具(9)安装在L型杆(10)上。

4.根据权利要求3所述的地下综合管廊移动照明系统,其特征在于:

所述横梁(5)的两端均设有挡块(3)。

5.根据权利要求3或4所述的地下综合管廊移动照明系统,其特征在于:所述支撑杆(7)由外筒(701)和内杆(702)组成,内杆(702)与外筒(701)的内壁滑动连接。
