专利号: 2020201848841
申请人: 深圳市莱克斯瑞智能家居有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 核算装置
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

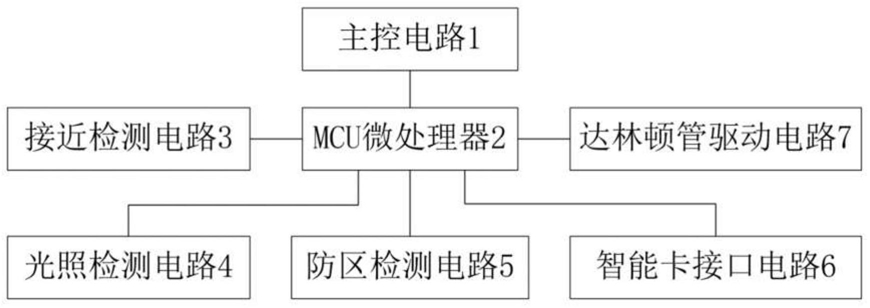

1.一种小区门禁的电路,其特征在于,包括主控电路、微处理器、接近检测电路、光照检测电路、防区检测电路、智能卡接口电路和达林顿管驱动电路;所述微处理器分别与所述接近检测电路、所述光照检测电路、所述防区检测电路、所述智能卡接口电路、所述达林顿管驱动电路和所述主控电路相连。

2.根据权利要求1所述的小区门禁的电路,其特征在于,所述主控电路包括型号为瑞芯微RK3288的处理器。

3.根据权利要求1所述的小区门禁的电路,其特征在于,所述微处理器包括型号为STM32F103RBT6的处理芯片。

4.根据权利要求1所述的小区门禁的电路,其特征在于,所述接近检测电路包括型号为HIR26-21B/L423/CT红外发射管、型号为PT26-21B/CT的红外光敏三极管和型号为SGM321的运算放大器。

5.根据权利要求1所述的小区门禁的电路,其特征在于,所述光照检测电路包括型号为ALS-PT19-315C/L177的环境光传感器。

6.根据权利要求1所述的小区门禁的电路,其特征在于,所述达林顿管驱动电路包括型号为ULN2001D的达林顿驱动芯片。
