专利号: 2020201859009
申请人: 成都航空职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

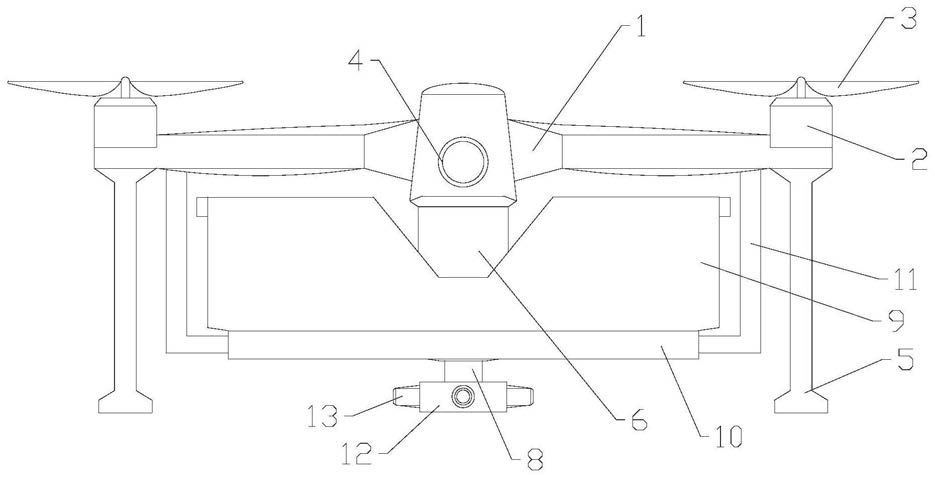

1.一种水平转动式喷漆的无人机,其特征在于,包括机架和连接在机架的:伺服电机、喷漆柱、喷漆盘、喷漆桶和用于喷漆的喷漆枪,所述伺服电机固定在机架的底部,所述喷漆柱连接至伺服电机的底部,所述喷漆桶连接在喷漆柱的侧面,所述喷漆盘连接在喷漆柱的底端,所述喷漆枪设置有多个,多个所述喷漆枪呈辐射状环绕连接在喷漆盘的侧面,所述伺服电机驱动喷漆柱转动,而带动喷漆盘在水平面上或沿与水平面倾斜的平面转动,所述喷漆盘转动时,不同喷漆枪依次转向某方向以进行喷漆。

2.根据权利要求1所述的水平转动式喷漆的无人机,其特征在于,所述喷漆柱包括第一柱体和第二柱体,所述第一柱体的底端设置有供第二柱体插入的插孔,所述第二柱体连接至第一柱体且相对于第一柱体可上下移动以调整距离。

3.根据权利要求2所述的水平转动式喷漆的无人机,其特征在于,所述喷漆桶内设置有多个用于装载油漆的容纳空间,且容纳空间通过分隔片相互分隔,所述喷漆桶的外侧设置有密封盖,所述喷漆桶的外缘端设置有进料口,所述进料口和容纳空间连通,所述密封盖将进料口密封,所述喷漆桶的中部设置有卡住第一柱体的柱孔,所述喷漆桶环绕在第一柱体的侧面,所述分隔片从柱孔的一端延伸至喷漆桶的外缘端。

4.根据权利要求3所述的水平转动式喷漆的无人机,其特征在于,所述第一柱体和第二柱体内置有用于流通油漆的多根软管,每根所述软管的顶端连通至喷漆桶的容纳空间,每根所述软管的底端连通至喷漆枪以提供油漆。

5.根据权利要求4所述的水平转动式喷漆的无人机,其特征在于,所述喷漆桶的容纳空间底部设置呈倾斜状,所述喷漆桶的靠近柱孔一端的高度低于喷漆桶的外缘端,使得喷漆桶内的油漆向柱孔处汇流并经软管流动至喷漆枪。

6.根据权利要求5所述的水平转动式喷漆的无人机,其特征在于,所述水平转动式喷漆的无人机还包括桶环和环杆,所述桶环呈环状且卡在喷漆桶的底部,使得喷漆桶转动时,所述桶环将喷漆桶支撑,所述环杆的底端弯折并连接至桶环,所述环杆的顶端固定连接至机架的底部。

7.根据权利要求2所述的水平转动式喷漆的无人机,其特征在于,所述喷漆枪内置有容纳油漆的空间,所述喷漆枪的一端设置有雾化喷头,所述雾化喷头连接有用于打开或关闭雾化喷头内喷孔的开关阀。

8.根据权利要求1所述的水平转动式喷漆的无人机,其特征在于,所述水平转动式喷漆的无人机还包括用于停置无人机的架座,所述架座连接至机架的底部,以停靠在地面。

9.根据权利要求1所述的水平转动式喷漆的无人机,其特征在于,所述水平转动式喷漆的无人机还包括摄像头,所述摄像头内置于机架的一端。

10.根据权利要求1所述的水平转动式喷漆的无人机,其特征在于,所述水平转动式喷漆的无人机还包括螺旋电机和螺旋叶片,所述螺旋电机安装在机架的两端,所述螺旋叶片连接至螺旋电机。
