专利号: 2020201859070
申请人: 成都航空职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

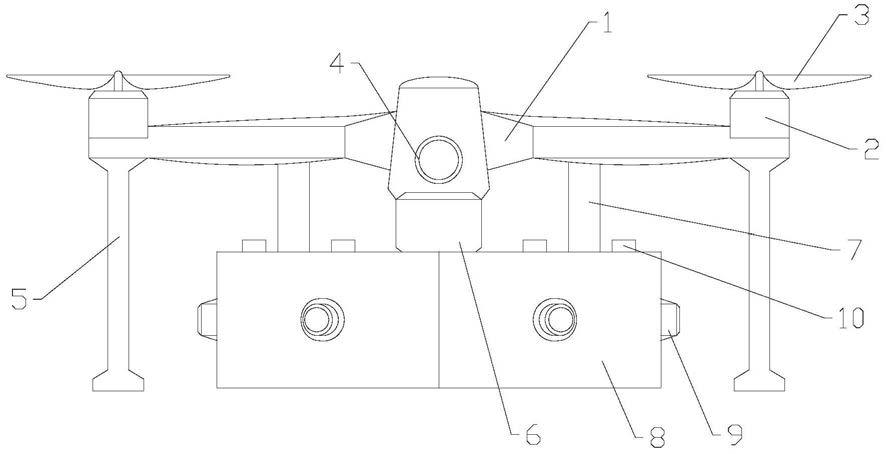

1.一种旋转式喷漆的无人机,其特征在于,包括机架和连接在机架的卡杆、驱动器、喷漆盘、油漆喷头和密封盖,至少两个所述卡杆固定连接在机架的底部,所述喷漆盘的顶部凹设有环形槽,所述卡杆的底端卡入环形槽内,所述驱动器设置于机架底部且驱动器的底端连接至喷漆盘,所述驱动器带动喷漆盘在水平面转动,多个所述油漆喷头相互间隔地环绕设置在喷漆盘的外侧,所述喷漆盘内设有多个相互分隔的储漆空间,所述喷漆盘设置有连通储漆空间与外部的进漆口,所述密封盖将进漆口密封,所述驱动器带动喷漆盘转动时,不同所述油漆喷头依次朝某方向以进行喷漆。

2.根据权利要求1所述的旋转式喷漆的无人机,其特征在于,所述喷漆盘内部设置有多个隔板,多个所述隔板的一端分别连接在喷漆盘的中部形成杆状,多个所述隔板的另一端分别连接在储漆空间的内壁,多个所述隔板将喷漆盘内部分隔为多个储漆空间。

3.根据权利要求2所述的旋转式喷漆的无人机,其特征在于,多个所述储漆空间呈中心对称状,相邻所述隔板之间互成相等的夹角,多个所述隔板在水平面上呈辐射状分布。

4.根据权利要求2所述的旋转式喷漆的无人机,其特征在于,所述驱动器内置有伺服电机和联轴器,所述伺服电机内置于驱动器内,所述联轴器连接伺服电机的机轴,所述喷漆盘的顶部中心处凹设有置入联轴器的卡孔,所述联轴器固定在卡孔内。

5.根据权利要求4所述的旋转式喷漆的无人机,其特征在于,多个所述卡杆的底端连接形成整体的卡环,所述卡环呈环状且与环形槽相互匹配,所述环形槽为内宽外窄的形状且将卡环卡在环形槽内。

6.根据权利要求2所述的旋转式喷漆的无人机,其特征在于,所述油漆喷头还设置有电动阀和喷漆管,所述电动阀设置于油漆喷头的喷孔内,所述喷漆管的一端连接电动阀且另一端伸入储漆空间底部,所述喷漆管弯曲朝向喷漆盘底部。

7.根据权利要求2所述的旋转式喷漆的无人机,其特征在于,所述进漆口设置在喷漆盘的顶部,所述进漆口位于环形槽的外侧,所述进漆口处向外凸设形成环状凸起且环状凸起外侧设置外螺纹,所述密封盖设置内螺纹且通过旋转的方式将进漆口密封。

8.根据权利要求1所述的旋转式喷漆的无人机,其特征在于,所述旋转式喷漆的无人机还包括用于停置无人机的架座,所述架座连接至机架的底部,以停靠在地面。

9.根据权利要求1所述的旋转式喷漆的无人机,其特征在于,所述旋转式喷漆的无人机还包括摄像头,所述摄像头内置于机架的一端,以便于调整方向进行喷漆。

10.根据权利要求1所述的旋转式喷漆的无人机,其特征在于,所述旋转式喷漆的无人机还包括螺旋电机和螺旋叶片,所述螺旋电机安装在机架,所述螺旋叶片连接螺旋电机。
