专利号: 2020201867310
申请人: 成都航空职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

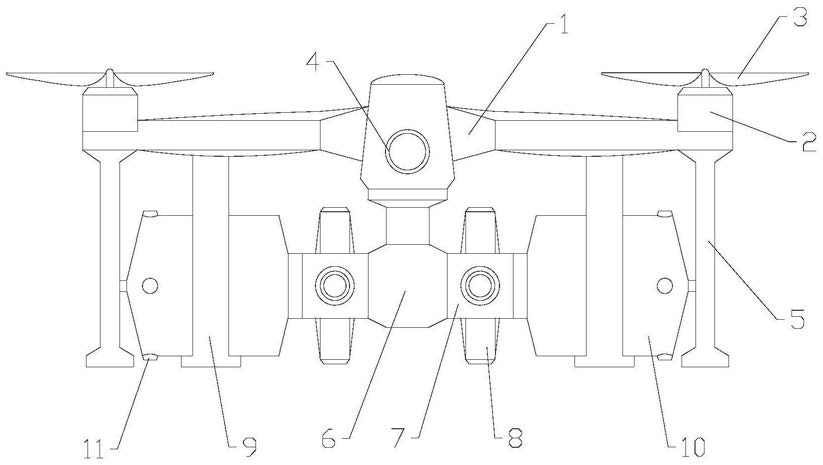

1.一种竖直转动式喷漆的无人机,其特征在于,包括机架和连接在机架的:伺服电机、喷漆座和用于喷漆的喷漆枪,所述伺服电机固定在机架的底部,所述喷漆座连接至伺服电机的至少一侧,多个所述喷漆枪呈辐射状围绕连接在喷漆座的周围,所述喷漆枪通过喷漆座的带动,在伺服电机的驱动下沿竖直平面转动或沿与竖直平面倾斜的平面转动,所述喷漆枪转动时,不同喷漆枪依次转向某方向以进行喷漆。

2.根据权利要求1所述的竖直转动式喷漆的无人机,其特征在于,所述喷漆枪内置有容纳油漆的空间,所述喷漆枪的一端设置有雾化喷头,所述雾化喷头连接有用于打开或关闭雾化喷头内喷孔的开关阀。

3.根据权利要求2所述的竖直转动式喷漆的无人机,其特征在于,所述竖直转动式喷漆的无人机还包括喷漆桶,所述喷漆桶连接至喷漆座,所述喷漆桶内置有多个容纳油漆的相互分隔的空间且喷漆桶一端设置有对应连通空间的出漆口,所述喷漆座设置有连通喷漆枪内置空间的连通口,所述连通口连接至出漆口,使得喷漆桶连通至喷漆枪内。

4.根据权利要求3所述的竖直转动式喷漆的无人机,其特征在于,所述喷漆座与喷漆桶的一端固定连接,所述喷漆座通过伺服电机带动而转动,所述喷漆桶通过喷漆座的带动而与喷漆枪同时转动。

5.根据权利要求4所述的竖直转动式喷漆的无人机,其特征在于,所述竖直转动式喷漆的无人机还包括桶座,所述桶座设有卡住喷漆桶的卡口,所述喷漆桶置于卡口内且相对于桶座可转动。

6.根据权利要求3所述的竖直转动式喷漆的无人机,其特征在于,所述竖直转动式喷漆的无人机还包括用于停置无人机的架座,所述架座连接至机架的底部,以停靠在地面。

7.根据权利要求6所述的竖直转动式喷漆的无人机,其特征在于,所述喷漆桶的一端凸设有用于转动的桶轴,所述架座还设置有与桶轴相互匹配的凹孔,所述喷漆桶通过桶轴卡入凹孔内相对于架座可转动。

8.根据权利要求3所述的竖直转动式喷漆的无人机,其特征在于,所述竖直转动式喷漆的无人机还包括密封盖,所述喷漆桶外部设置有围绕喷漆桶的多个进料口,所述进料口和喷漆桶内相互分隔的空间连通,所述密封盖将进料口密封。

9.根据权利要求3所述的竖直转动式喷漆的无人机,其特征在于,所述竖直转动式喷漆的无人机还包括摄像头,所述摄像头内置于机架的一端。

10.根据权利要求3所述的竖直转动式喷漆的无人机,其特征在于,所述竖直转动式喷漆的无人机还包括螺旋电机和螺旋叶片,所述螺旋电机安装在机架的两端,所述螺旋叶片连接至螺旋电机。
