专利号: 2020201876381
申请人: 缪胜勇
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

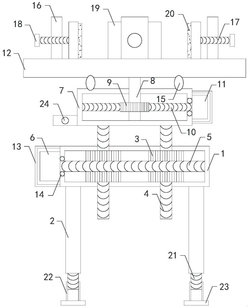

1.一种气象监测设备用支撑调节装置,其特征在于,包括升降箱(1)、四个支腿(2)、两个升降蜗轮(3)、两个升降螺纹杆(4)、升降蜗杆(5)、升降电机(6)、旋转箱(7)、转动轴(8)、旋转齿轮(9)、旋转蜗杆(10)、旋转电机(11)和放置板(12),所述升降箱(1)的内部设置有升降腔,四个支腿(2)的顶部分别固定在升降箱(1)底部的左前侧、右前侧、左后侧和右后侧,两个升降蜗轮(3)分别与升降箱(1)内部的左侧和右侧转动连接,两个升降螺纹杆(4)分别螺装在两个升降蜗轮(3)的内部,升降箱(1)顶部的左侧和右侧以及底部的左侧和右侧分别连通设置有四个升降孔,两个升降螺纹杆(4)的顶部和底部分别由四个升降孔的内部穿过,升降箱(1)的左侧连通设置有传动孔,所述升降蜗杆(5)的右端穿过传动孔并与升降箱(1)内部的右侧转动连接,升降蜗杆(5)的后侧与两个升降蜗轮(3)的前侧啮合,所述升降电机(6)安装在升降箱(1)的左侧,升降蜗杆(5)的左端与升降电机(6)的右侧输出端连接,所述旋转箱(7)底部的左侧和右侧分别与两个升降螺纹杆(4)的顶端转动连接,旋转箱(7)的内部设置有旋转腔,旋转箱(7)的顶部连通设置有旋转口,所述转动轴(8)的底端穿过旋转口并与旋转箱(7)内部的底部转动连接,所述旋转齿轮(9)的中部套装在转动轴(8)的中部,旋转箱(7)的右侧连通设置有控制口,所述旋转蜗杆(10)的左端穿过控制口并与旋转箱(7)内部的左侧转动连接,旋转蜗杆(10)的前侧与旋转齿轮(9)的后侧啮合,所述旋转电机(11)安装在旋转箱(7)的右侧,旋转蜗杆(10)的右端与旋转电机(11)的左侧输出端连接,所述放置板(12)的底部固定在所述转动轴(8)的顶部,所述升降电机(6)和旋转电机(11)均为双向电机。

2.根据权利要求1所述的气象监测设备用支撑调节装置,其特征在于,还包括两个防水罩(13),两个防水罩(13)分别罩设所述升降电机(6)的外侧和所述旋转电机(11)的外侧,两个防水罩(13)分别安装在所述升降箱(1) 的左侧和所述旋转箱(7)的右侧。

3.根据权利要求1所述的气象监测设备用支撑调节装置,其特征在于,还包括两个滚珠轴承(14),两个滚珠轴承(14)分别安装在传动孔和控制口的内部,两个滚珠轴承(14)的内侧分别与所述升降蜗杆(5)的左侧和所述旋转蜗杆(10)的右侧连接。

4.根据权利要求1所述的气象监测设备用支撑调节装置,其特征在于,还包括两个支撑轮(15),两个支撑轮(15)分别与所述放置板(12)底部的左侧和右侧转动连接,两个支撑轮(15)的底部分别放置在所述旋转箱(7)顶部的左侧和右侧。

5.根据权利要求1所述的气象监测设备用支撑调节装置,其特征在于,还包括四个固定板(16)、四个紧固螺纹杆(17)、四个把手(18)和四个夹板(19),四个固定板(16)分别固定在所述放置板(12)顶部的左侧、右侧、前侧和后侧,四个紧固螺纹杆(17)分别螺装在四个固定板(16)的中部,四个把手(18)分别安装在四个紧固螺纹杆(17)的外侧,四个夹板(19)分别与四个紧固螺纹杆(17)的内侧转动连接,四个夹板(19)的底部均与放置板(12)相接触。

6.根据权利要求5所述的气象监测设备用支撑调节装置,其特征在于,还包括四个软垫(20),四个软垫(20)分别固定在四个夹板(19)的内侧。

7.根据权利要求1所述的气象监测设备用支撑调节装置,其特征在于,还包括四个调节螺纹杆(21)、四个调节螺纹管(22)和四个支撑垫(23),四个调节螺纹杆(21)分别固定在四个支腿(2)的底端,四个调节螺纹管(22)的上部分别螺装在四个调节螺纹杆(21)的下部,四个支撑垫(23)分别与四个调节螺纹管(22)的底端转动连接。

8.根据权利要求7所述的气象监测设备用支撑调节装置,其特征在于,还包括水平仪(24),所述水平仪(24)安装在所述旋转箱(7)的左侧。
