专利号: 2020201915846
申请人: 湖南机电职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

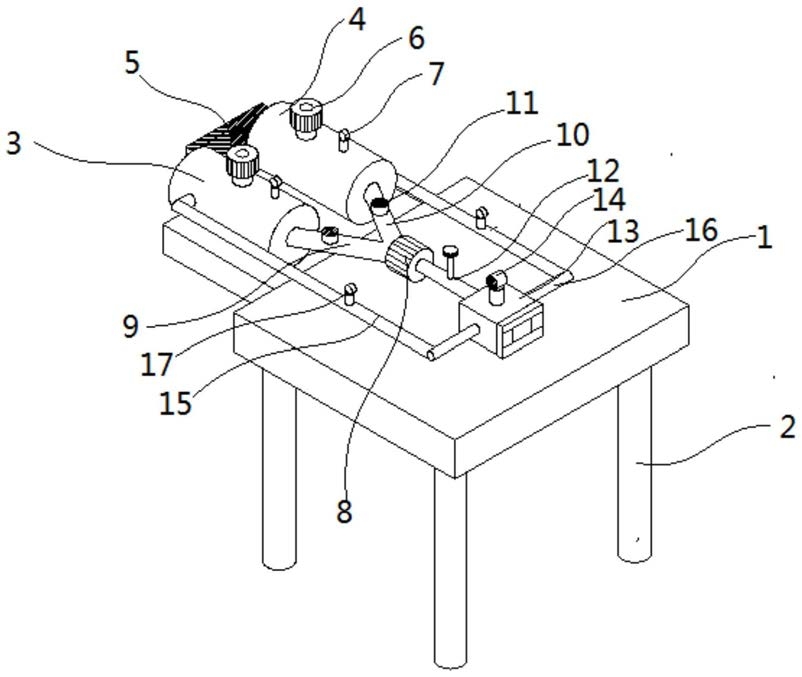

1.一种自动变速箱电磁阀高低温试验台,其特征在于,包括:实验台本体;其中,所述实验台本体上设置有热液压油箱以及冷液压油箱,所述热液压油箱与所述冷液压油箱之间设置有用于导入高低温的热电片;

还包括有油泵,所述油泵均与所述热液压油箱和所述冷液压油箱通过阀门管路连通,所述油泵的泵油端通过流量调节管路连接有电磁阀装配组件,且所述电磁阀装配组件的一侧通过热回流管与所述热液压油箱连通,所述电磁阀装配组件的另一侧通过冷回流管与所述冷液压油箱连通。

2.根据权利要求1所述的自动变速箱电磁阀高低温试验台,其特征在于,所述实验台本体的底部四角均设置有支撑腿。

3.根据权利要求1所述的自动变速箱电磁阀高低温试验台,其特征在于,所述热电片的热端延伸至所述热液压油箱的内部,所述热电片的冷端延伸至所述冷液压油箱的内部。

4.根据权利要求3所述的自动变速箱电磁阀高低温试验台,其特征在于,所述热液压油箱以及所述冷液压油箱上均设置有搅拌装置;

每个所述搅拌装置均包括:搅拌马达以及连接所述搅拌马达输出轴的搅拌棒,且所述搅拌棒延伸至对应液压油箱的内部对称设置有搅拌叶片。

5.根据权利要求4所述的自动变速箱电磁阀高低温试验台,其特征在于,所述热液压油箱以及所述冷液压油箱上均设置有温度检测表。

6.根据权利要求1所述的自动变速箱电磁阀高低温试验台,其特征在于,所述阀门管路包括分叉状的第一管和第二管;所述热液压油箱通过所述第一管连接所述油泵,所述冷液压油箱通过所述第二管连接所述油泵,且所述第一管以及所述第二管上均装配有开关阀。

7.根据权利要求1所述的自动变速箱电磁阀高低温试验台,其特征在于,所述电磁阀装配组件上设置有压力检测表。

8.根据权利要求1所述的自动变速箱电磁阀高低温试验台,其特征在于,所述热回流管以及所述冷回流管上均设置有流量检测表。
