专利号: 2020202008723
申请人: 赵永静
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种污染土壤修复破碎装置,包括装置本体(1),其特征在于:所述装置本体(1)的内部固定连接有L型挡板(2),所述L型挡板(2)的上表面中部固定连接有第一液压缸(3),所述第一液压缸(3)的伸缩端固定连接有挡料板(4),所述装置本体(1)的底端内壁固定连接有电机(5),所述装置本体(1)的内部设置有斜板(6),所述电机(5)的输出端固定连接有搅拌轴(7),所述搅拌轴(7)的顶端贯穿斜板(6)开设的通孔并位于斜板(6)的上方,所述搅拌轴(7)的两侧均固定连接有粉碎刀(8),所述L型挡板(2)的下表面中部固定连接有第二液压缸(9),所述第二液压缸(9)的伸缩端固定连接有升降板(10),所述升降板(10)的下表面固定连接有压板(11),所述装置本体(1)的内部设置有筛板(12)。

2.根据权利要求1所述的一种污染土壤修复破碎装置,其特征在于:

所述装置本体(1)的顶端固定连接有进料斗(13),所述进料斗(13)的底端与挡料板(4)的上表面相接触。

3.根据权利要求1所述的一种污染土壤修复破碎装置,其特征在于:

所述斜板(6)位于电机(5)的上方,所述斜板(6)的一端与装置本体(1)的一侧内壁固定连接,所述斜板(6)的另一端与L型挡板(2)的一侧固定连接。

4.根据权利要求1所述的一种污染土壤修复破碎装置,其特征在于:

所述筛板(12)的一端与L型挡板(2)的另一侧固定连接,所述筛板(12)的另一端与装置本体(1)的另一侧内壁固定连接所述,所述筛板(12)的下表面固定连接有导料板(14),所述导料板(14)的底端与装置本体(1)的底端内壁固定连接,所述筛板(12)的下表面固定连接有振动电机(15)。

5.根据权利要求1所述的一种污染土壤修复破碎装置,其特征在于:

所述装置本体(1)的顶端内壁固定连接有第一滑轨(16),所述挡料板(4)的右端上表面固定连接有第一滑动块(17),所述第一滑动块(17)的顶端与第一滑轨(16)滑动连接。

6.根据权利要求1所述的一种污染土壤修复破碎装置,其特征在于:

所述装置本体(1)的另一侧内壁固定连接有第二滑轨(18),所述升降板(10)的右端固定连接有第二滑动块(19),所述第二滑动块(19)的右端与第二滑轨(18)滑动连接。

7.根据权利要求1所述的一种污染土壤修复破碎装置,其特征在于:

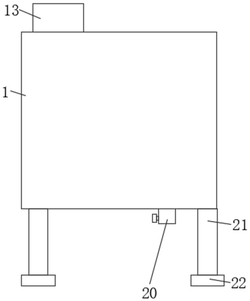

所述装置本体(1)的底端固定连接有出料管(20),所述出料管(20)上固定安装有阀门;

所述装置本体(1)的下表面四角处均固定连接有支撑腿(21),所述支撑腿(21)的下表面固定连接有减震垫(22);

所述L型挡板(2)上开设有出料口(23),所述出料口(23)位于斜板(6)的右侧上端。
