专利号: 2020202012057
申请人: 成都嘉辰科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

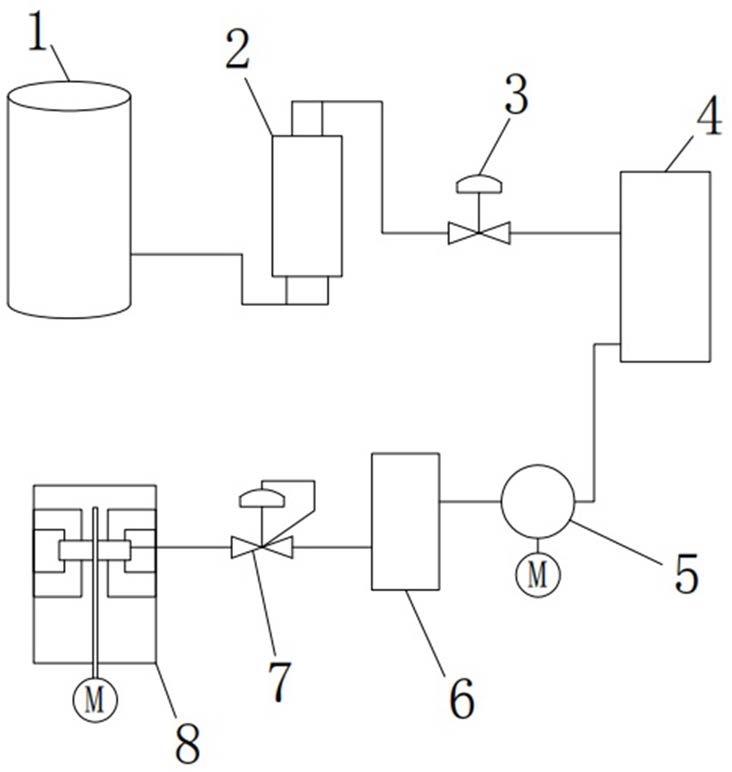

1.一种超临界二氧化碳密封试验装置,包括二氧化碳储存容器(1)、前置过滤器(2)、输入减压阀(3)、第一温度调节装置(4)、增压装置(5)、第二温度调节装置(6)、安装阀(7)和密封试验台架(8),二氧化碳储存容器(1)、前置过滤器(2)、输入减压阀(3)、第一温度调节装置(4)、增压装置(5)、第二温度调节装置(6)、安装阀(7)和密封试验台架(8)依次通过管路连接,其特征在于:所述前置过滤器(2)上开设有第一腔体(9)和第二腔体(10),第一腔体(9)和第二腔体(10)的顶部均为开口设置,第一腔体(9)和第二腔体(10)内均设有滤芯(11),滤芯(11)的底部为开口构造,第一腔体(9)和第二腔体(10)的底部内壁上均固定安装有安装座(12),两个安装座(12)的顶部均开设有安装槽(13),两个滤芯(11)的底端分别延伸至相对应的安装槽(13)内,前置过滤器(2)的底部固定安装有第一进气管(14)和第二进气管(15),第一进气管(14)和第二进气管(15)的顶端分别延伸至相对应的滤芯(11)内,第一进气管(14)和第二进气管(15)的底端固定连接有同一个进气总管(16),前置过滤器(2)的顶部固定安装有第一盖板(17)和第二盖板(18),第一盖板(17)与第一腔体(9)相适配,第二盖板(18)与第二腔体(10)相适配,第一盖板(17)和第二盖板(18)的底部均固定安装有固定座(19),两个固定座(19)分别延伸至第一腔体(9)和第二腔体(10)内,两个固定座(19)的底部均开设有固定槽(20),两个固定槽(20)内均滑动安装有活动板(21),两个活动板(21)的顶部均固定安装有弹簧(22),弹簧(22)的顶端固定安装在相对应固定槽(20)的顶部内壁上。

2.根据权利要求1所述的一种超临界二氧化碳密封试验装置,其特征在于:两个滤芯(11)的顶部均固定安装有导向杆(23),两个活动板(21)的底部均固定安装有导向槽(24),导向杆(23)的顶端滑动安装在相对应的导向槽(24)内。

3.根据权利要求1所述的一种超临界二氧化碳密封试验装置,其特征在于:所述前置过滤器(2)的两侧分别固定安装有第一出气管(25)和第二出气管(26),第一出气管(25)与第一腔体(9)相连通,第二出气管(26)与第二腔体(10)相连通,第一出气管(25)和第二出气管(26)的顶端固定连接有同一个出气总管(27)。

4.根据权利要求1所述的一种超临界二氧化碳密封试验装置,其特征在于:两个安装槽(13)的内壁上均固定安装有密封圈,两个滤芯(11)分别通过密封圈与相对应安装槽(13)的内壁滑动密封连接。

5.根据权利要求1所述的一种超临界二氧化碳密封试验装置,其特征在于:所述第一进气管(14)上固定安装有第一截止阀,第二进气管(15)上固定安装有第二截止阀。

6.根据权利要求1所述的一种超临界二氧化碳密封试验装置,其特征在于:所述固定槽(20)的两侧内壁上均开设有限位槽,活动板(21)的两侧均固定安装有限位杆,限位杆滑动安装在相对应的限位槽内。
