专利号: 2020202045313
申请人: 常熟理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

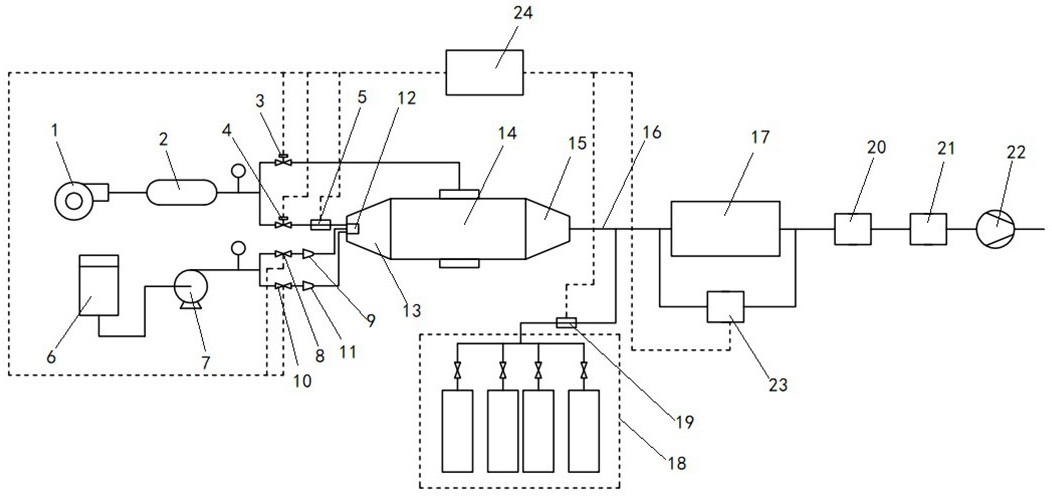

1.一种燃烧颗粒粒径及组分可控的颗粒采样装置,其特征在于,包括:

进气系统:包括风机、储气罐、补气阀门和助燃阀门,所述风机的出口与所述储气罐的入口连接,所述储气罐的出口经所述补气阀门构成补气管道,所述储气罐的出口经所述助燃阀门构成助燃气道;

进油系统:包括油箱、油泵、离心喷嘴和高压喷嘴,所述油箱的出口与所述油泵的入口连接,所述油泵的出口经所述离心喷嘴构成第一油路,所述油泵的出口经所述高压喷嘴构成第二油路;

燃烧系统:包括燃烧室和点火器,所述燃烧室包括依次连接的点火段、燃烧段和排气段,所述点火器设置于所述点火段,所述助燃气道、所述第一油路和所述第二油路与所述点火器连接为所述点火器供油供气,所述补气管道与所述燃烧段连接;

颗粒采样系统:包括排气管道、单通道切片采样装置、氛围气气源和电加热器,所述燃烧室的排气段通过所述排气管道与所述单通道切片采样装置连接,所述单通道切片采样装置包括气流腔体,所述气流腔体内设有颗粒过滤器切片用于捕捉燃烧颗粒,所述颗粒过滤器切片的表面平行于所述气流腔体内的气流流动方向设置,所述氛围气气源通过所述电加热器进入所述排气管道与所述排气管道内的燃烧排气反应;以及控制系统:包括扫描电迁移率颗粒物粒径谱仪和控制器,所述扫描电迁移率颗粒物粒径谱仪与所述单通道切片采样装置并联,所述控制器控制所述补气管道和所述助燃气道的进气、控制所述第一油路和所述第二油路的进油,所述控制器控制所述电加热器的加热温度。

2.根据权利要求1所述的燃烧颗粒粒径及组分可控的颗粒采样装置,其特征在于,所述助燃气道设有进气电加热器,所述控制器与所述进气电加热器连接。

3.根据权利要求1所述的燃烧颗粒粒径及组分可控的颗粒采样装置,其特征在于,所述油泵的出口通过离心喷嘴供油阀与所述离心喷嘴连接,所述油泵的出口通过高压喷嘴供油阀与所述高压喷嘴连接,所述控制器控制所述离心喷嘴供油阀控制所述第一油路的进油,所述控制器控制所述高压喷嘴供油阀控制所述第二油路的进油。

4.根据权利要求1所述的燃烧颗粒粒径及组分可控的颗粒采样装置,其特征在于,氛围气气源包括N2气罐、O2气罐、NOx气罐、CO气罐和HC气罐中的至少一个,所述电加热器最大加热温度不超过700℃。

5.根据权利要求1所述的燃烧颗粒粒径及组分可控的颗粒采样装置,其特征在于,包括排气系统,所述排气系统包括依次连接的冷凝器、三级过滤器和真空泵,所述真空泵从所述三级过滤器抽气构成排气出口,所述冷凝器的入口与所述单通道切片采样装置的出口及所述扫描电迁移率颗粒物粒径谱仪的出口连接。
