专利号: 2020202053131
申请人: 成都嘉辰科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 制冷或冷却;加热和制冷的联合系统;热泵系统;冰的制造或储存;气体的液化或固化
更新日期:2025-03-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

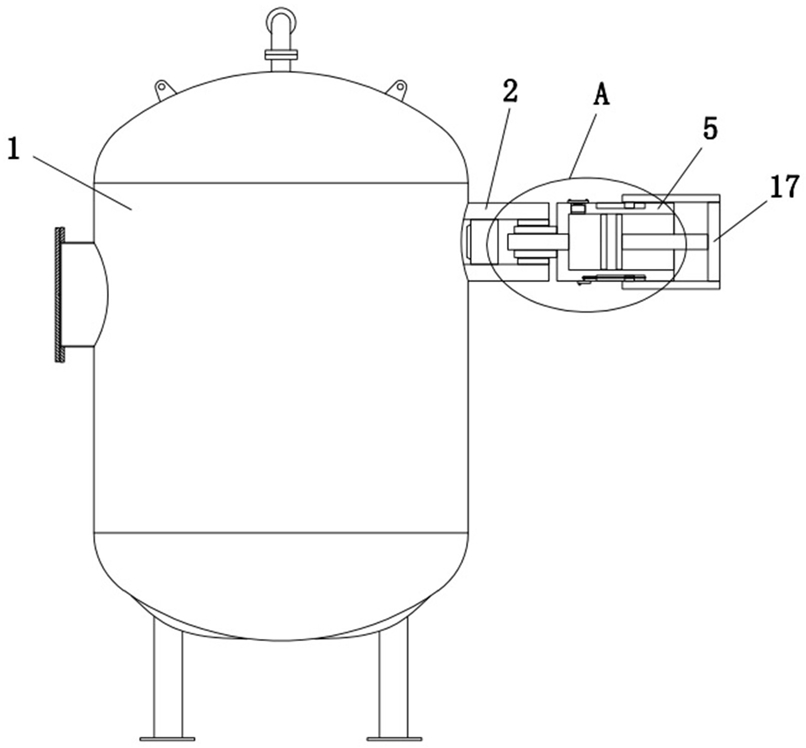

1.一种液化二氧化碳的增压装置,包括储液罐(1),其特征在于,所述储液罐(1)的一侧固定安装有安装座(2),安装座(2)的一侧开设有通孔,通孔与储液罐(1)相连通,通孔内固定安装有第一单向阀(3)和螺母(4),所述储液罐(1)的一侧设有增压座(5),增压座(5)的一侧开设有控制槽,控制槽的一侧内壁上开设有固定孔,所述固定孔内固定安装有输送管(7),增压座(5)的另一侧固定安装有螺杆(6),螺杆(6)螺纹安装在螺母(4)内,螺杆(6)的一端开设有安装孔,输送管(7)固定安装在安装孔内,控制槽内滑动安装有活塞(10),所述活塞(10)的一侧固定安装有控制杆(11),控制杆(11)的一端焊接有连接板(17),控制槽的一侧内壁上开设有进气孔,进气孔内固定安装有第二单向阀(8),增压座(5)的一侧固定连接有安装板(9)。

2.根据权利要求1所述的一种液化二氧化碳的增压装置,其特征在于,所述增压座(5)的两侧均开设有滑槽,两个滑槽内均滑动安装有滑块,两个滑块相互远离的一端均固定安装有侧板(12),两个侧板(12)的一端均固定连接在连接板(17)一侧。

3.根据权利要求2所述的一种液化二氧化碳的增压装置,其特征在于,所述滑块的一侧开设有螺纹孔,滑槽的一侧内壁上开设有安装槽,安装槽内转动安装有丝杆(13),丝杆(13)螺纹安装在安装槽内,丝杆(13)上固定套设有第一锥齿轮(14),安装槽的一侧内壁上开设有转动孔。

4.根据权利要求3所述的一种液化二氧化碳的增压装置,其特征在于,所述转动孔内转动安装有转动杆,转动杆的一端固定安装有第二锥齿轮(15),第二锥齿轮(15)与第一锥齿轮(14)啮合,转动杆的另一端固定安装有转盘(16),转盘(16)转动安装在增压座(5)的一侧。

5.根据权利要求3所述的一种液化二氧化碳的增压装置,其特征在于,所述安装槽的一侧内壁上开设有转动槽,丝杆(13)的一端转动安装在转动槽内。

6.根据权利要求1所述的一种液化二氧化碳的增压装置,其特征在于,所述安装孔内固定连接有密封圈,输送管(7)固定连接在密封圈内。
