专利号: 2020202060277
申请人: 北京建企动力科技工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

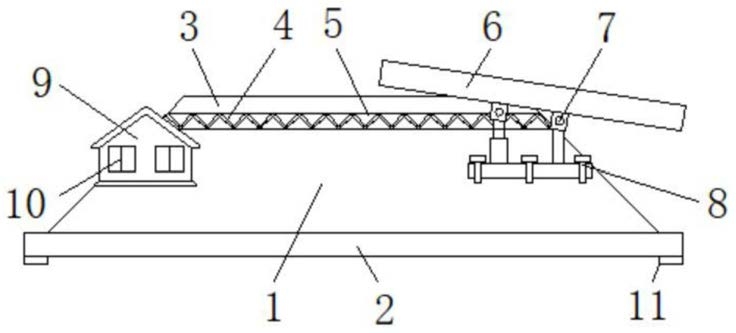

1.一种建筑屋面结构,包括主体(1)、钢化玻璃(3)、太阳能板(6)和小阁楼(9),其特征在于:所述主体(1)的外侧设置有集水槽(2),且集水槽(2)的上方设置有过滤层(12),所述集水槽(2)的下方设置有设置有水管(11),所述钢化玻璃(3)设置于主体(1)的上表面,且钢化玻璃(3)的下方设置有遮阳布(5),所述遮阳布(5)的内部设置有伸缩条(4),所述主体(1)的外壁设置有彩钢板(13),且彩钢板(13)的下方设置有防水层(14),所述防水层(14)的下方设置有保温层(15),且保温层(15)的下方设置有固定钢架(16),所述小阁楼(9)设置于彩钢板(13)的外侧,且小阁楼(9)的外侧设置有透明视窗(10),所述太阳能板(6)设置于小阁楼(9)的右侧,且太阳能板(6)的下方设置有转动轴(7),所述太阳能板(6)的底部安置有螺栓(8)。

2.根据权利要求1所述的一种建筑屋面结构,其特征在于:所述太阳能板(6)通过螺栓(8)与主体(1)构成固定连接,且太阳能板(6)通过转动轴(7)构成旋转结构。

3.根据权利要求1所述的一种建筑屋面结构,其特征在于:所述过滤层(12)、集水槽(2)均设置有四组,且过滤层(12)的中轴线与集水槽(2)的中轴线相重合,而且过滤层(12)的长、宽等同于集水槽(2)的长、宽。

4.根据权利要求1所述的一种建筑屋面结构,其特征在于:所述钢化玻璃(3)与主体(1)构成固定连接,且钢化玻璃(3)的厚度为3cm。

5.根据权利要求1所述的一种建筑屋面结构,其特征在于:所述遮阳布(5)与伸缩条(4)为固定连接,且遮阳布(5)通过伸缩条(4)构成伸缩结构。

6.根据权利要求1所述的一种建筑屋面结构,其特征在于:所述防水层(14)的外表面分别于彩钢板(13)的下表面、保温层(15)的上表面紧密贴合,且防水层(14)的厚度为2cm。
